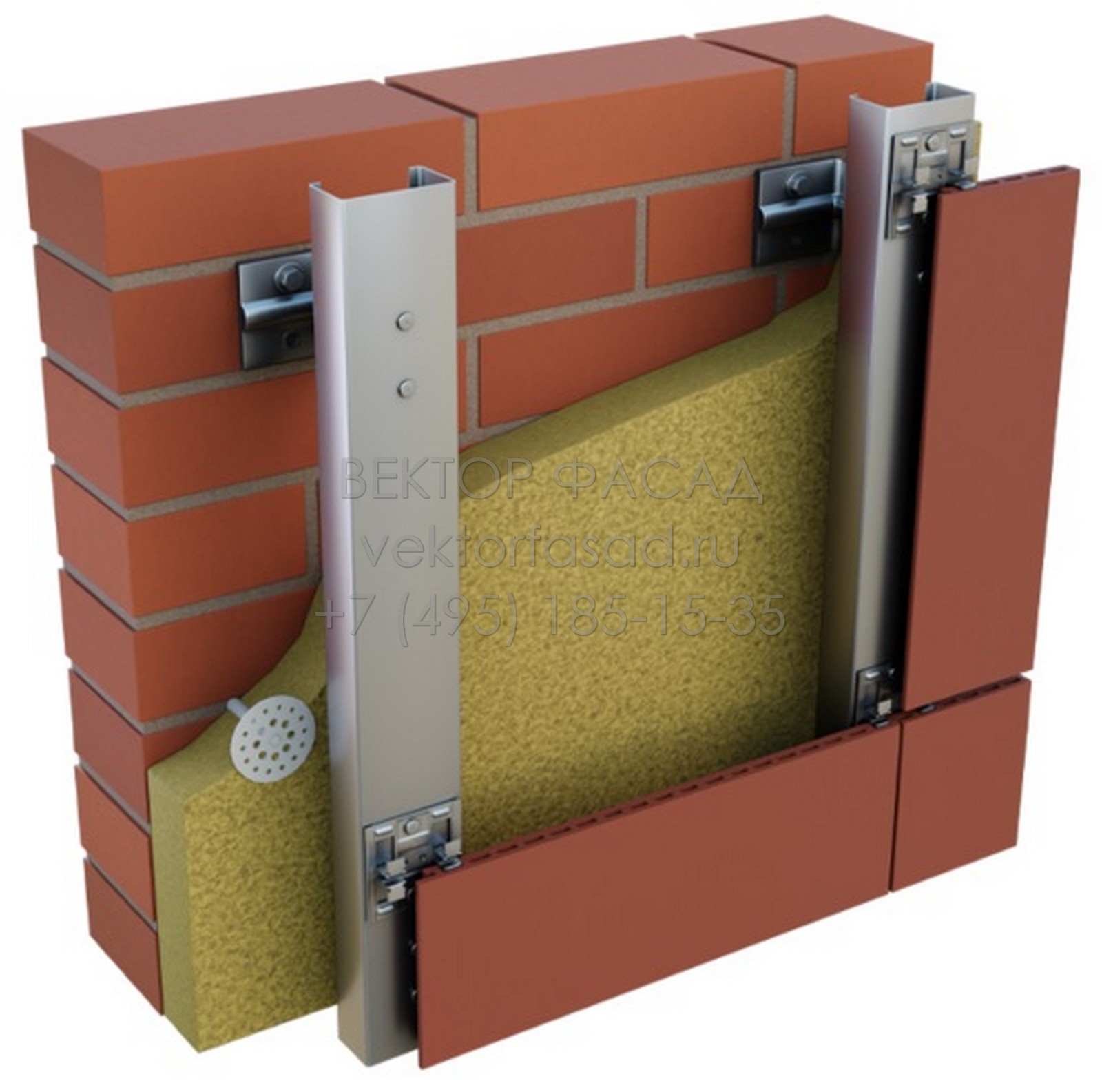

Архитектурная керамика — Тип 2: Вертикальная C-образная система
Вертикально ориентированная подконструкция с креплением в стену, телескопическими кронштейнами и направляющими C- или омега-образного сечения. Решение адаптируется под облицовку «Архитектурная керамика» по расчёту и рабочей документации.
Вертикальная C-образная система
В системе «КОНТУР» Тип 2 силовой каркас формируют телескопические кронштейны и вертикальные C- либо омега-образные направляющие. Максимальный вертикальный шаг кронштейнов по базовому решению составляет 1200 мм. Для типоразмеров кронштейнов с вылетом 50–400 мм предусмотрена регулировка неровностей стены до 120 мм. Конструкция отличается высокой несущей способностью и позволяет уменьшать вылет облицовки при сохранении требуемого вентиляционного зазора.
Основные особенности
Вертикальная система с C- или омега-образными направляющими
В системе «КОНТУР» Тип 2 силовой каркас формируют телескопические кронштейны и вертикальные C- либо омега-образные направляющие. Максимальный вертикальный шаг кронштейнов по базовому решению составляет 1200 мм. Для типоразмеров кронштейнов с вылетом 50–400 мм предусмотрена регулировка неровностей стены до 120 мм. Конструкция отличается высокой несущей способностью и позволяет уменьшать вылет облицовки при сохранении требуемого вентиляционного зазора.
Область применения
Подходит для высотных и нагруженных участков фасада с прочным стеновым основанием. Допустимые высота, ветровой район, шаг и сечения элементов подтверждаются расчётом конкретного объекта.
Условия назначения
Шаг, вылет, сечения, материал элементов, анкерное крепление и способ фиксации облицовки назначаются по результатам статического расчёта, испытаний основания и разработки рабочей документации.
Конструкция и состав системы
Окончательные сечения, шаг элементов и крепёж определяются статическим расчётом и рабочей документацией.
Несущая часть
Облицовка и крепление
Область применения
Когда выбирают Тип 2
Применяется на типовых фасадных полях, а также там, где требуется более жёсткая вертикальная направляющая. Подходит для объектов с повторяемой сеткой швов и серийным монтажом.
Что проверяет проектировщик
Материал и состояние основания, высоту здания, ветровой район, массу и формат облицовки, требуемый вылет фасада, расположение проёмов и несущих перекрытий.
Этапы подбора системы Тип 2
Подбор вертикальной C-образной схемы для облицовки «Архитектурная керамика» выполняется последовательно. Параметры подсистемы нельзя назначать только по площади фасада.
Получение исходных данных
Изучаем архитектурные фасады, планы и разрезы, высоту здания, регион строительства, формат и массу облицовочных элементов. Отмечаем проёмы, углы, парапеты, цоколь и другие сложные участки.
Оценка несущего основания
Уточняем материал и состояние стен или перекрытий. Для стенового крепления учитываем результаты испытаний анкеров; для межэтажного — геометрию и расположение несущих перекрытий.
Выбор конструктивной схемы
Проверяем возможность крепления в стену, требуемую жёсткость каркаса, вылет и размещение вертикальных C-образных направляющих. Назначаем предварительные типы кронштейнов, удлинителей и направляющих.
Расчёт элементов и креплений
Проверяем систему на собственный вес, ветровые и температурные воздействия. По расчёту определяем сечения, шаг и вылет элементов, крепёж, неподвижные и подвижные соединения.
Узлы, спецификация и комплектация
Разрабатываем рабочие узлы для рядовых и сложных участков, формируем ведомость элементов и спецификацию. Основное исполнение — оцинкованная сталь; нержавеющая сталь применяется при соответствующих требованиях проекта.
Что нужно для подбора
Объекты
Примеры реализованных объектов компании. Для привязки объекта к этому типу системы требуется проверка рабочей документации.
Нужен расчёт системы Тип 2 под архитектурная керамика?
Пришлите фасады и исходные данные — подготовим подбор подсистемы и спецификацию.
