Корзины для кондиционеров

Производим фасадные корзины и экраны для наружных блоков кондиционеров. Подбираем тип кронштейна, габариты, рисунок перфорации и цвет по проекту фасада.

Получить расчёт Смотреть модели

Варианты исполнения

Визуализации показывают внешний вид и архитектурную подачу. Конструкция, размеры и крепление определяются по чертежам и расчёту проекта.

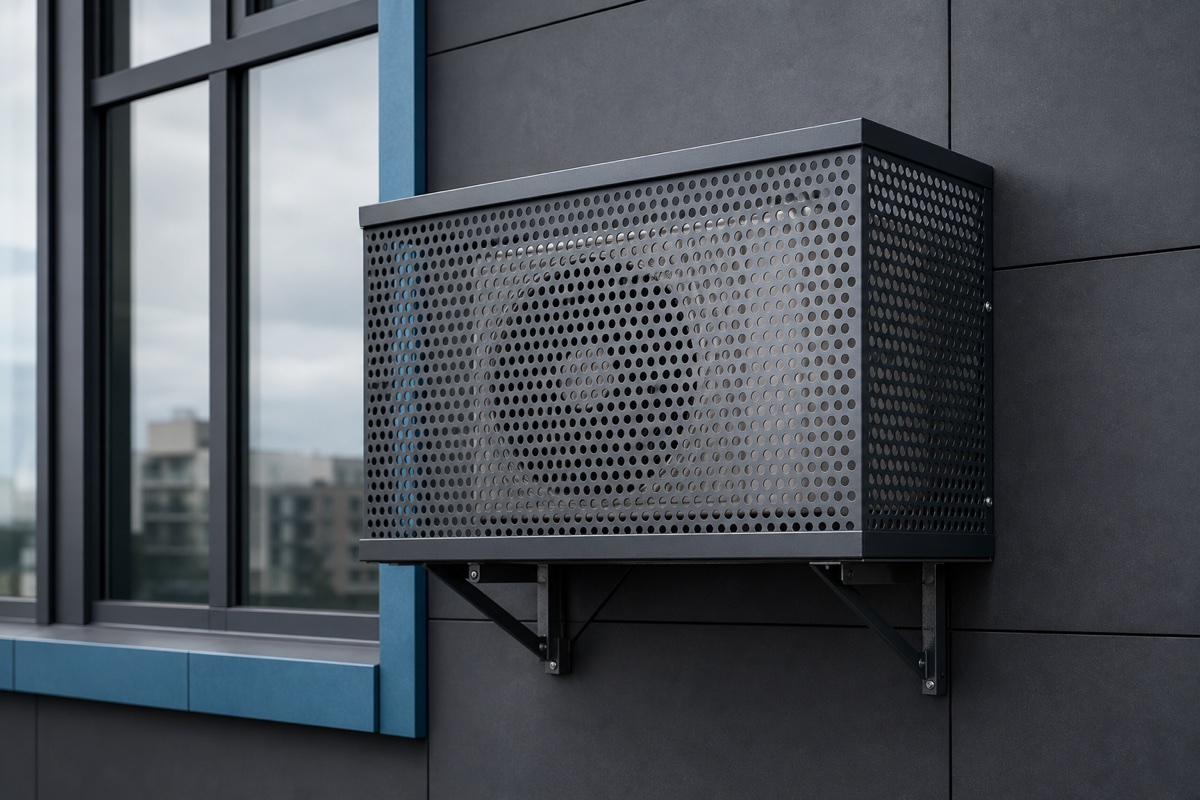

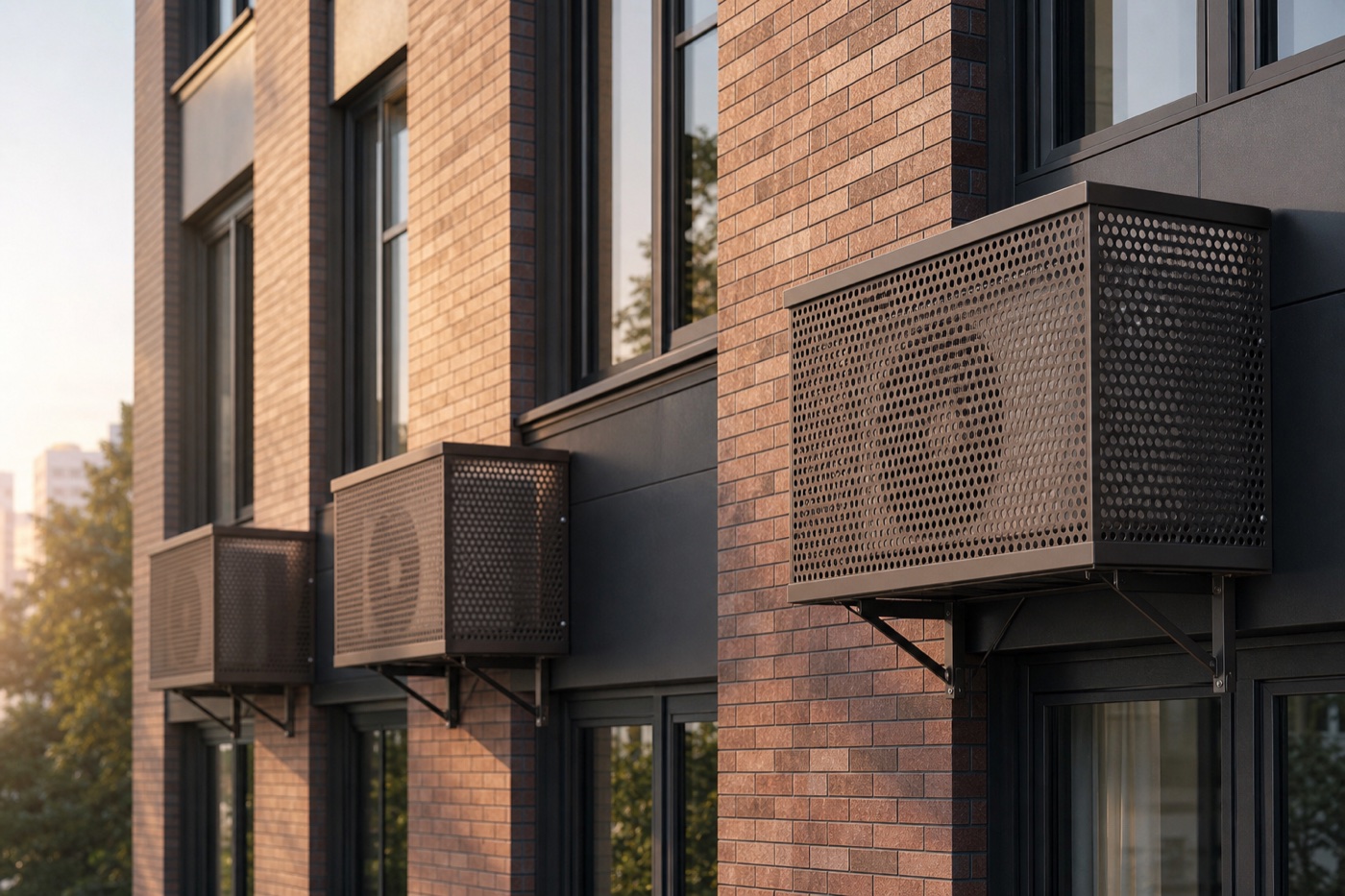

Современная корзина для кондиционера с круглой перфорацией
Корзина

Круглая перфорация

Сдержанный универсальный вариант для серийного применения на фасаде.

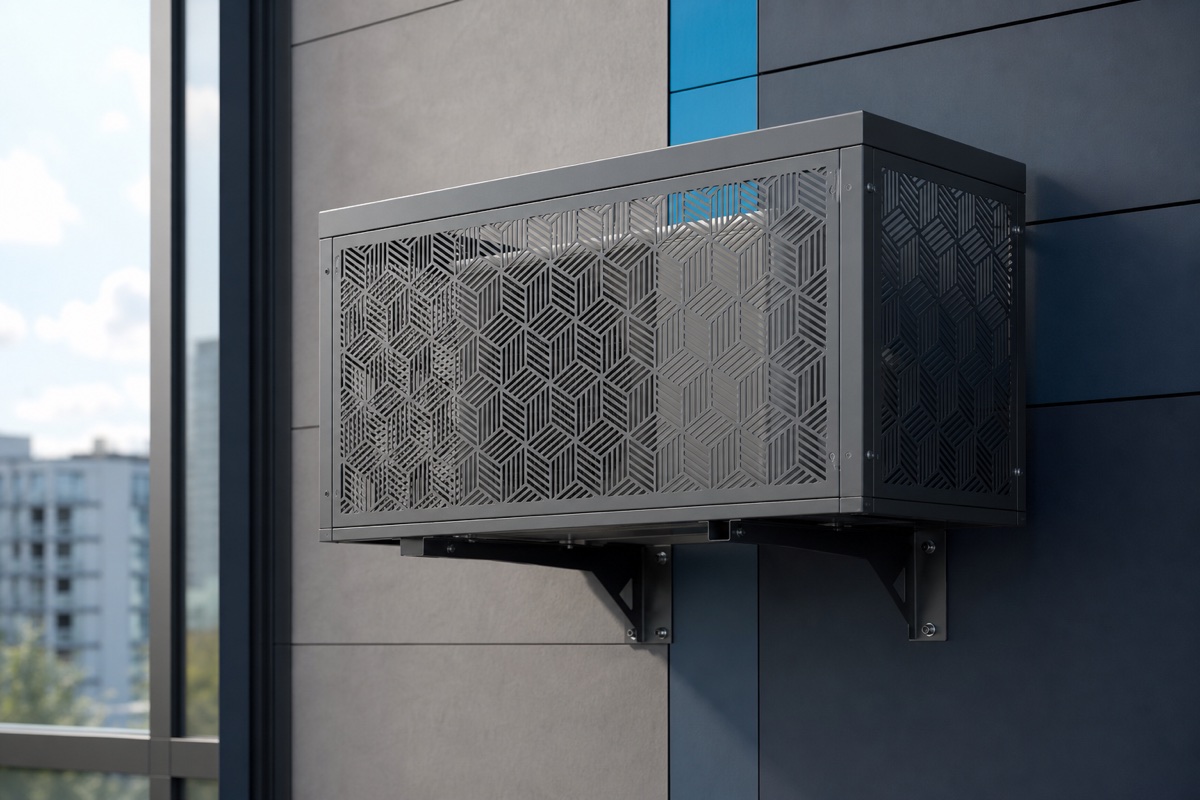

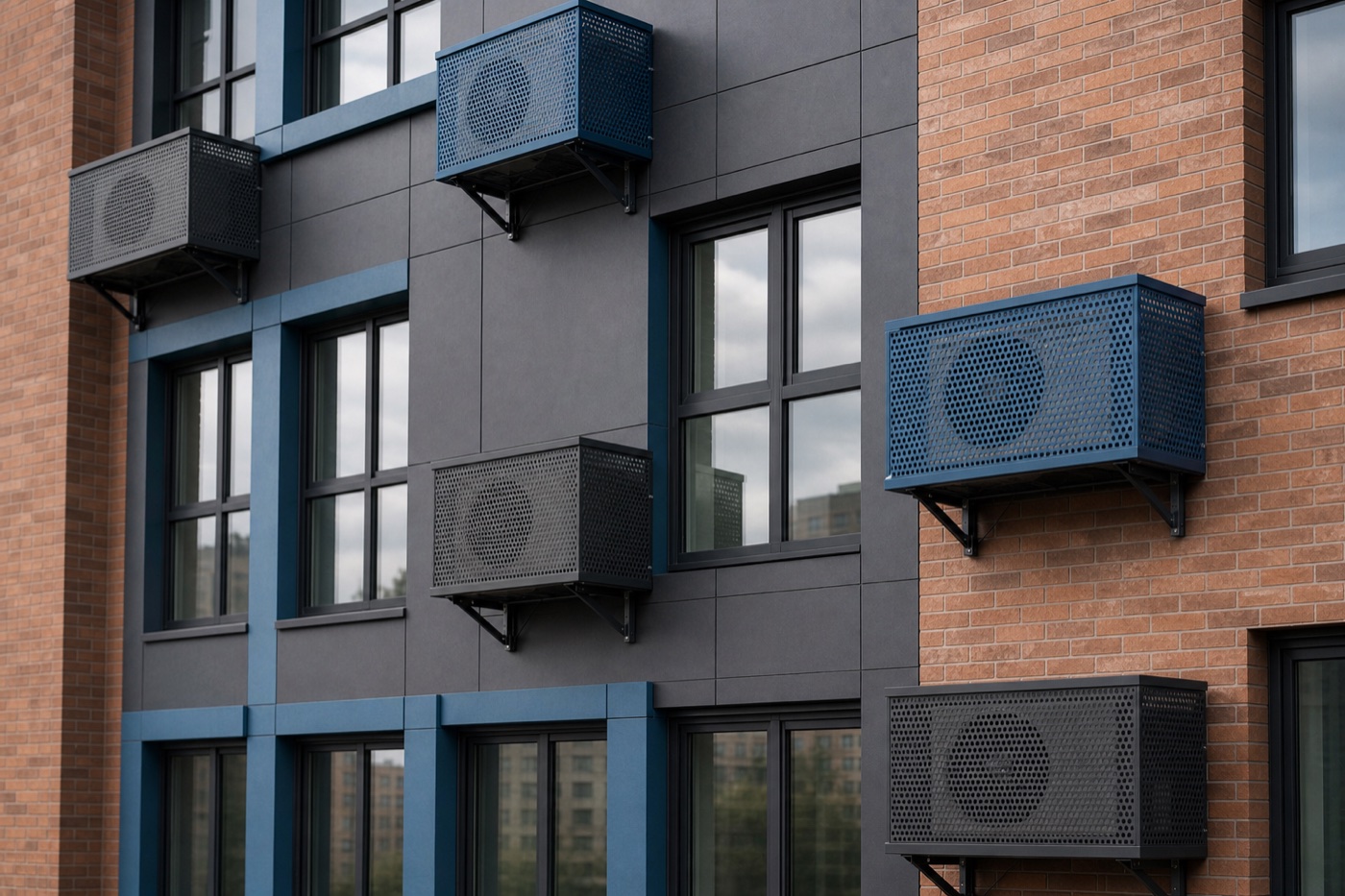

Современная корзина для кондиционера с декоративной геометрической перфорацией
Под проект

Декоративная перфорация

Архитектурный рисунок и открытое сечение согласуются для конкретного объекта.

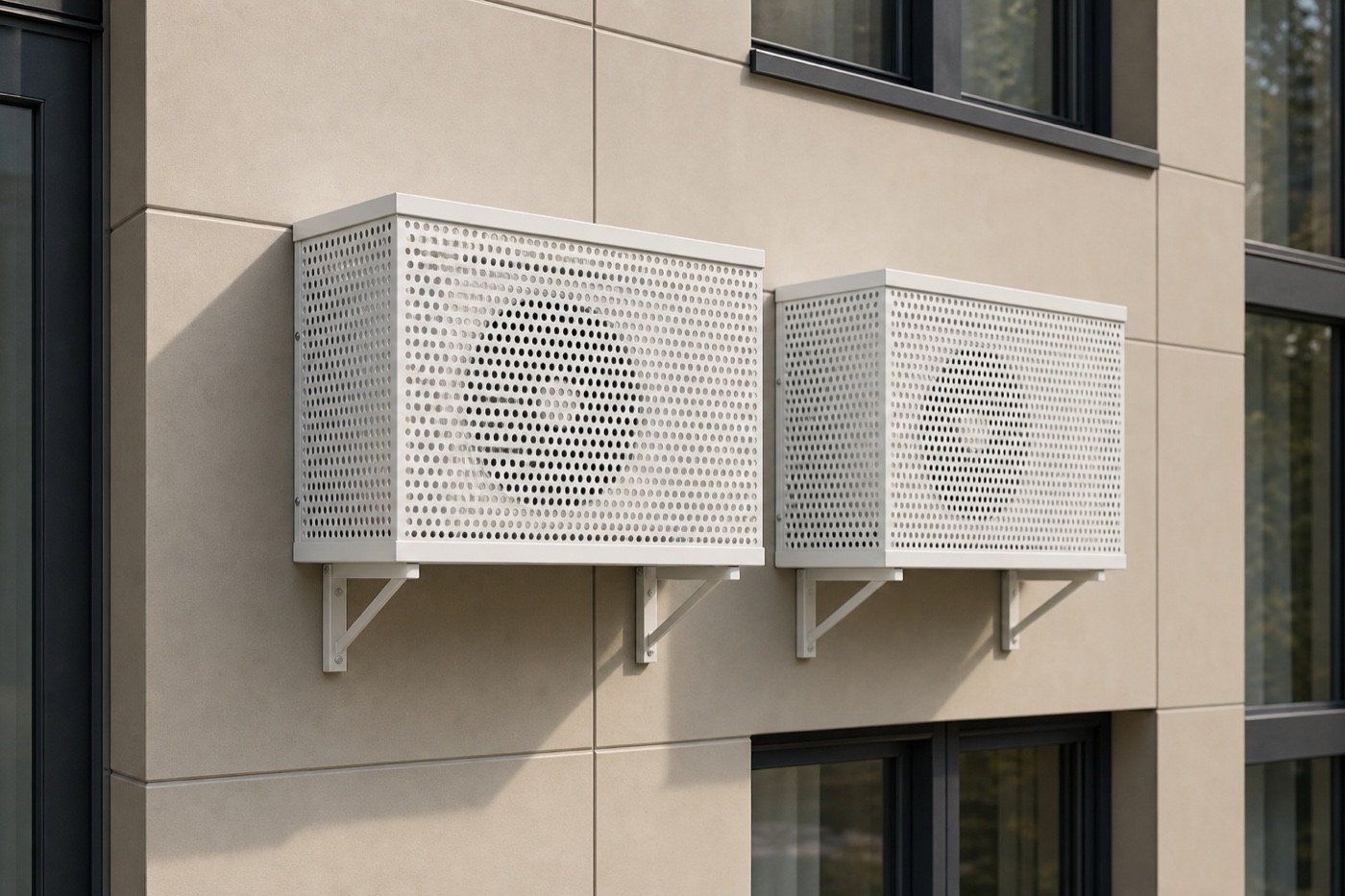

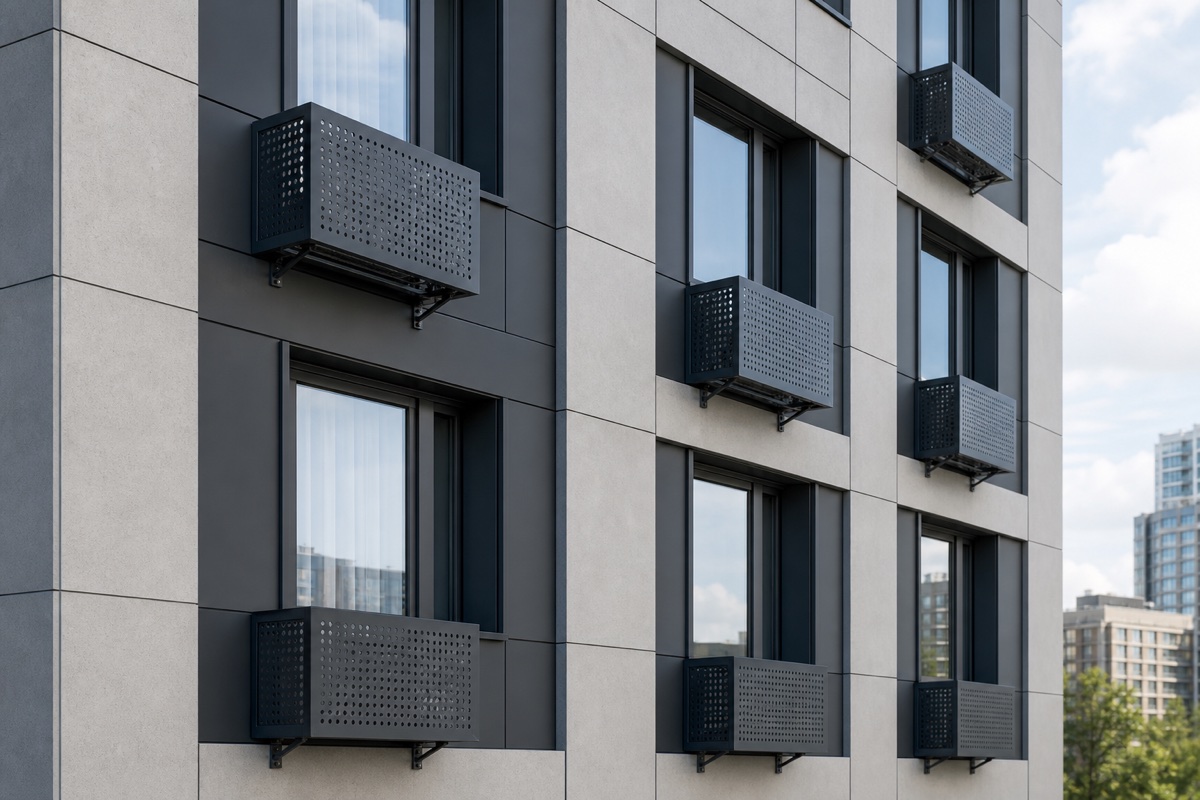

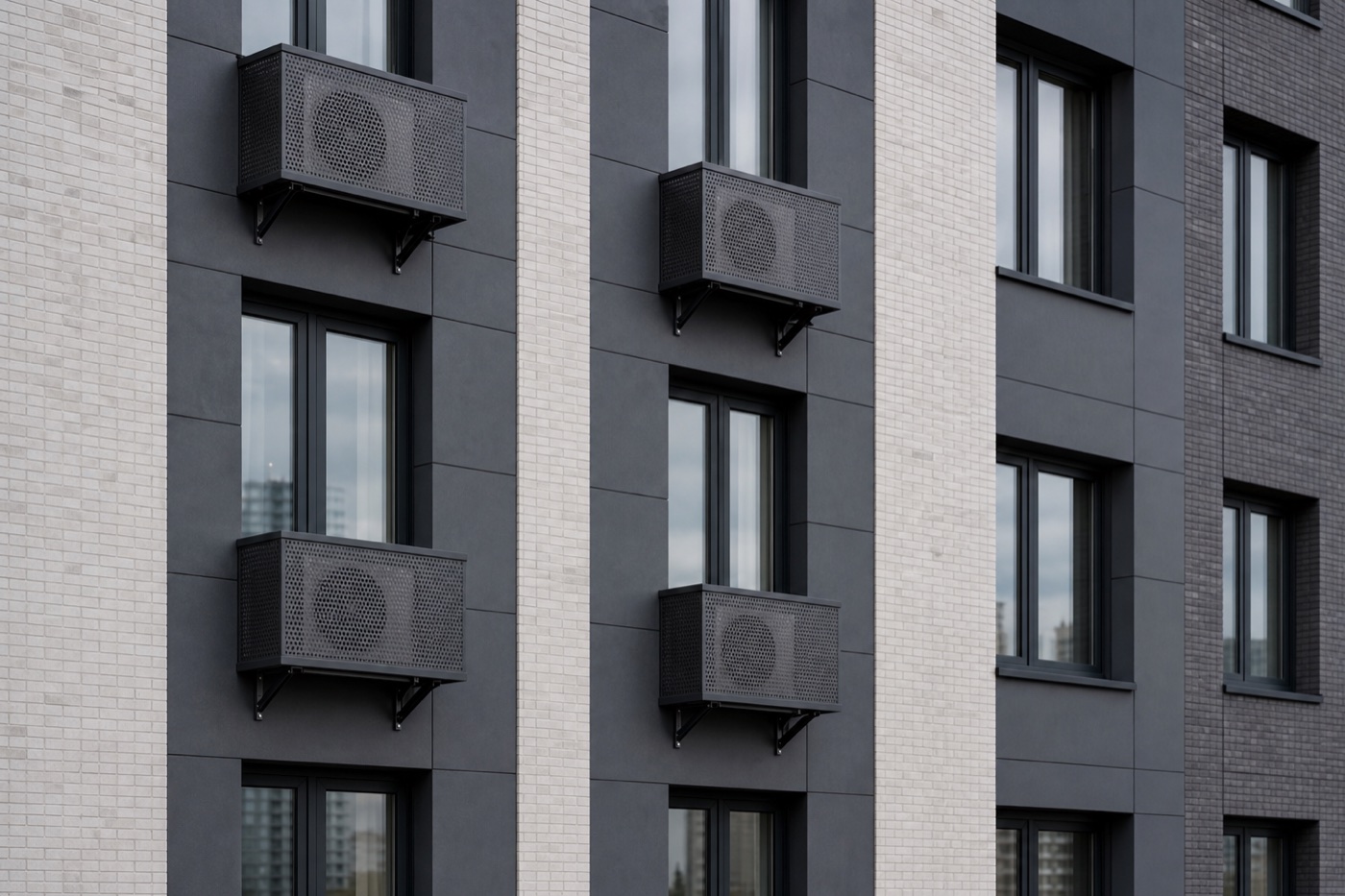

Серийные перфорированные корзины для кондиционеров на современном фасаде
Серия

Для жилых комплексов

Единый внешний вид, цвет и размер для повторяющихся фасадных модулей.

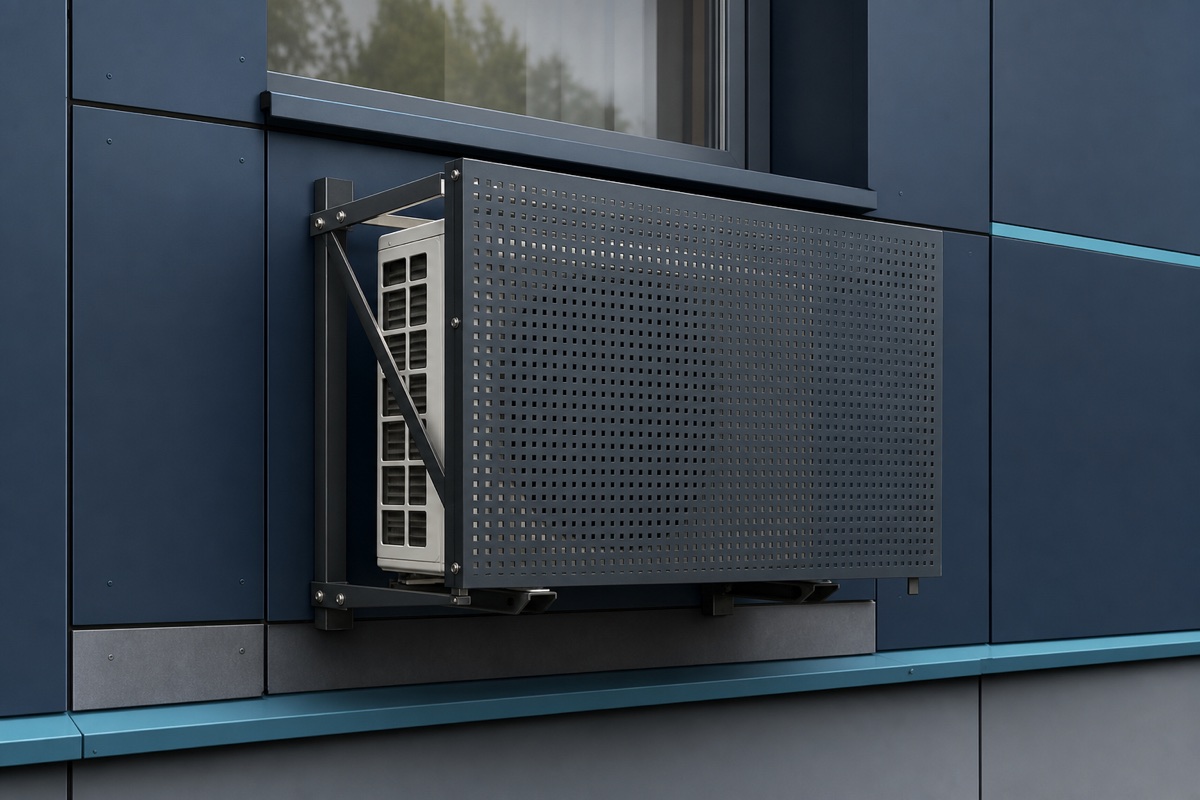

Облегчённый фасадный экран для наружного блока кондиционера
Экран

Фасадный экран

Облегчённая архитектурная подача с открытыми боковыми сторонами.

Что входит в решение

▦
КаркасЖёсткая несущая рама с расчётным креплением.
↔
РазмерПод конкретный наружный блок и сервисные зазоры.
◉
Окраска RAL ClassicПолимерное порошковое покрытие в согласованный цвет.
⌂
Узел крепленияК стене, плите или торцу плиты — после проверки основания и фасадного узла.

Конструкция и требования

Корзина должна не только скрывать наружный блок, но и не мешать его работе и обслуживанию.

свободная циркуляция воздуха вокруг наружного блока;
доступ для обслуживания и демонтажа оборудования;
расчётная жёсткость каркаса и креплений;
оцинкованная сталь с полимерным порошковым покрытием;
регулировка положения кронштейнов относительно линии фасада;
совместимость с фасадным модулем здания;
возможность серийной поставки на весь объект.

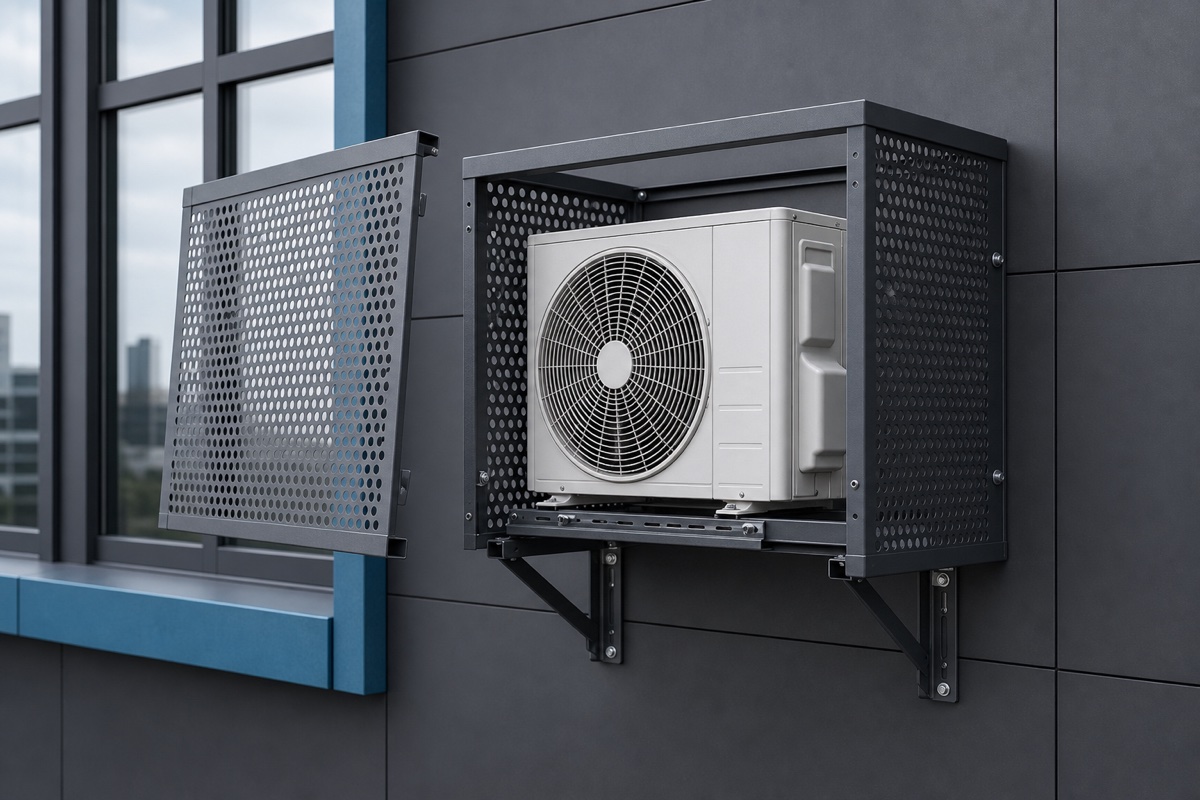

Конструкция корзины для кондиционера со съёмной лицевой панелью и доступом для обслуживания

Основные типоразмеры по АТР

Размер записан как высота × ширина × глубина. Окончательные габариты назначаются по наружному блоку, сервисным зазорам и проектному узлу.

Для блоков 2–3 кВт600×900×550блок до 500×700×320 мм
Для блоков 3–5 кВт700×1000×550блок до 600×800×320 мм
Для блоков 5–8 кВт900×1200×600блок до 800×1000×370 мм
Для блоков свыше 8 кВт1050×1300×650блок до 950×1100×420 мм

Типоразмеры приведены для предварительного выбора и не заменяют проверку конкретной модели кондиционера, нагрузок и несущей способности основания.

Модели кронштейнов и схемы крепления

Подбор выполняется по вылету от стены, расположению плиты перекрытия и конструкции фасада.

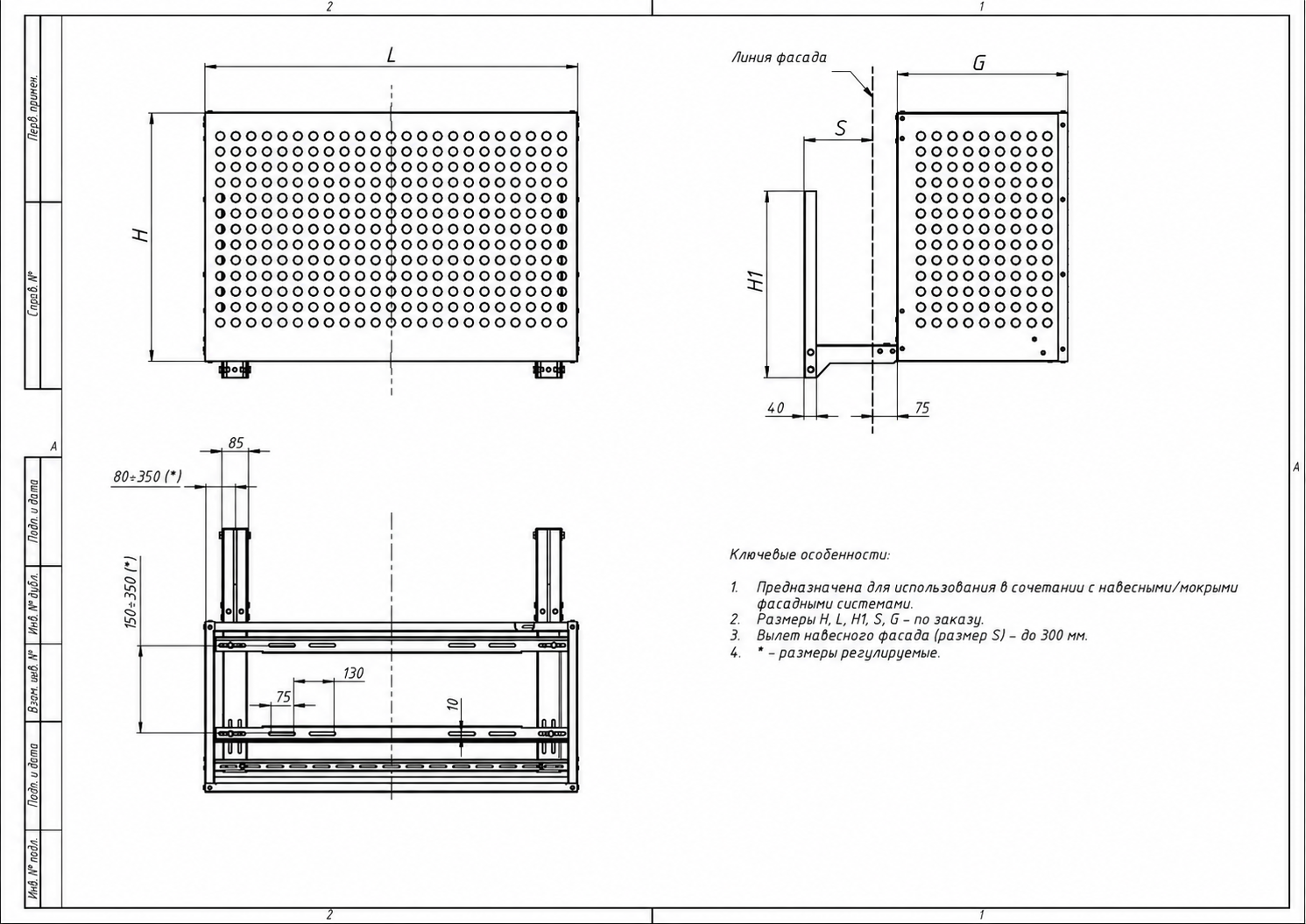

Схема крепления корзины ART-1020 к стене
ART-1020

Крепление к стене

Регулируемый вылет относительно линии фасада — до 300 мм.

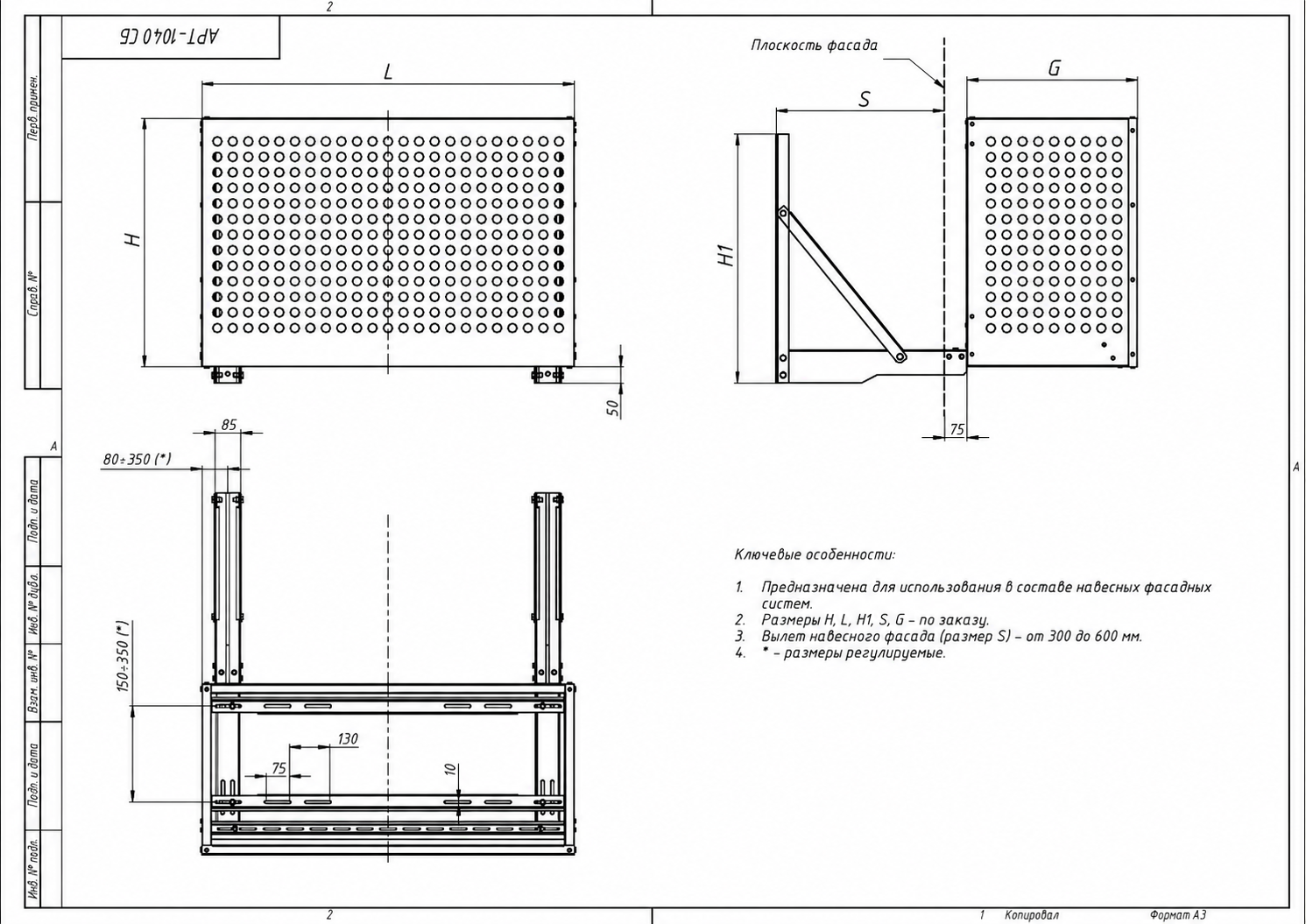

Схема крепления корзины ART-1040 к стене с увеличенным вылетом
ART-1040

Увеличенный вылет

Крепление к стене при вылете фасада от 300 до 600 мм.

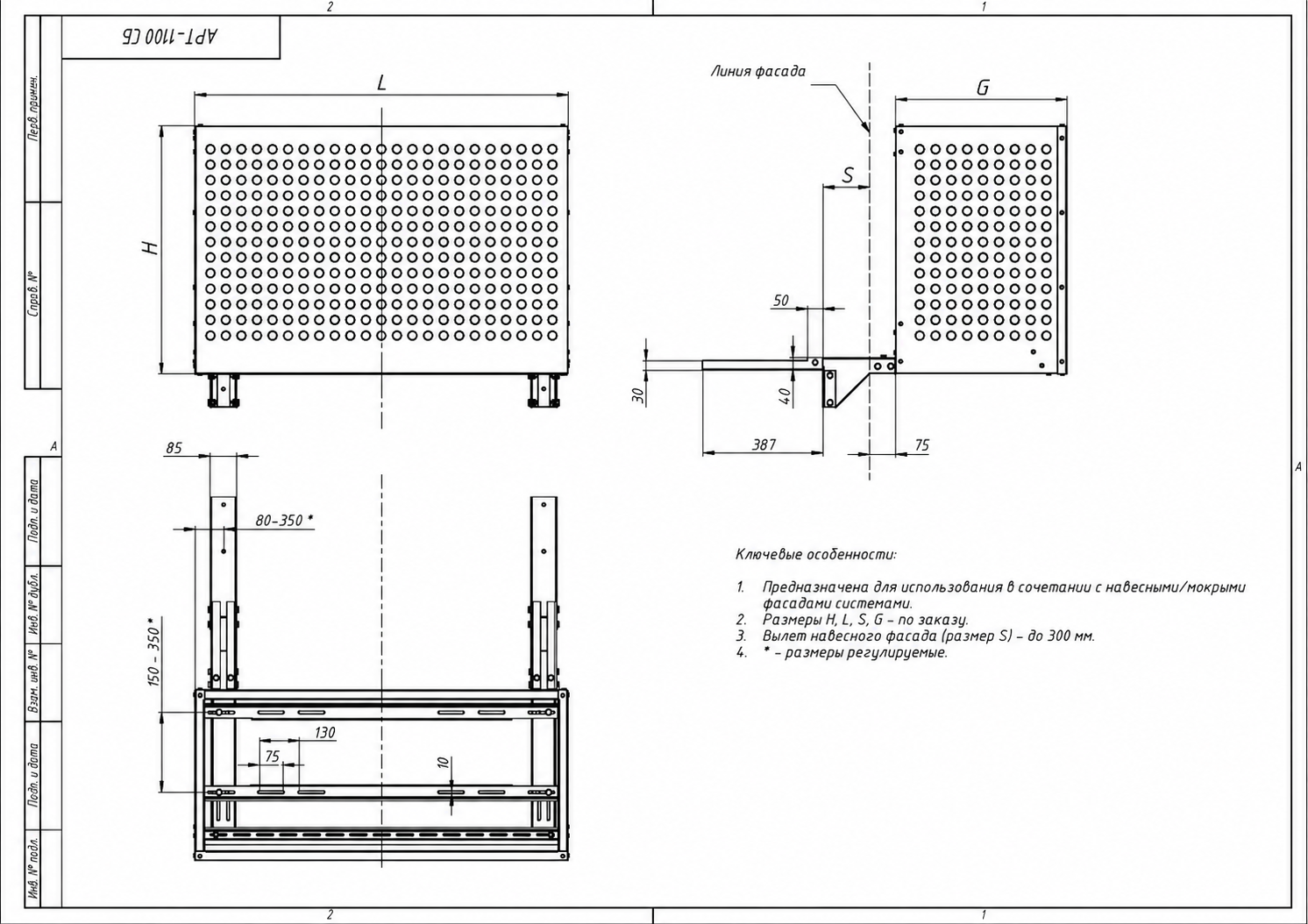

Схема крепления корзины ART-1100 на плиту
ART-1100

Крепление на плиту

Опирание кронштейнов на горизонтальную поверхность плиты.

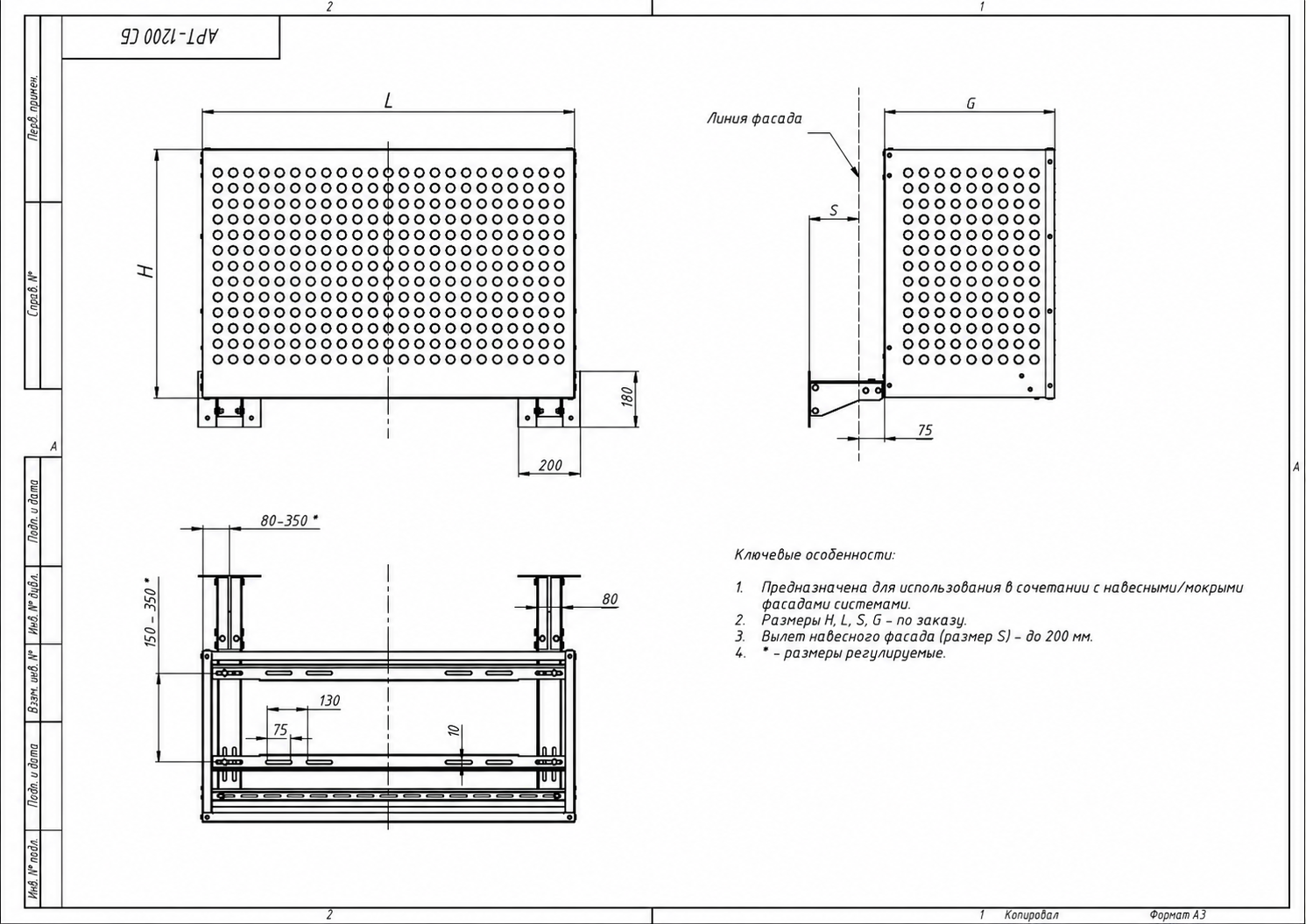

Схема крепления корзины ART-1200 на торец плиты
ART-1200

На торец плиты

Крепление к торцевой части плиты перекрытия по проектному узлу.

Схемы приведены по альбому технических решений 2020 года. Актуальность модели и узла подтверждается при расчёте конкретного объекта.

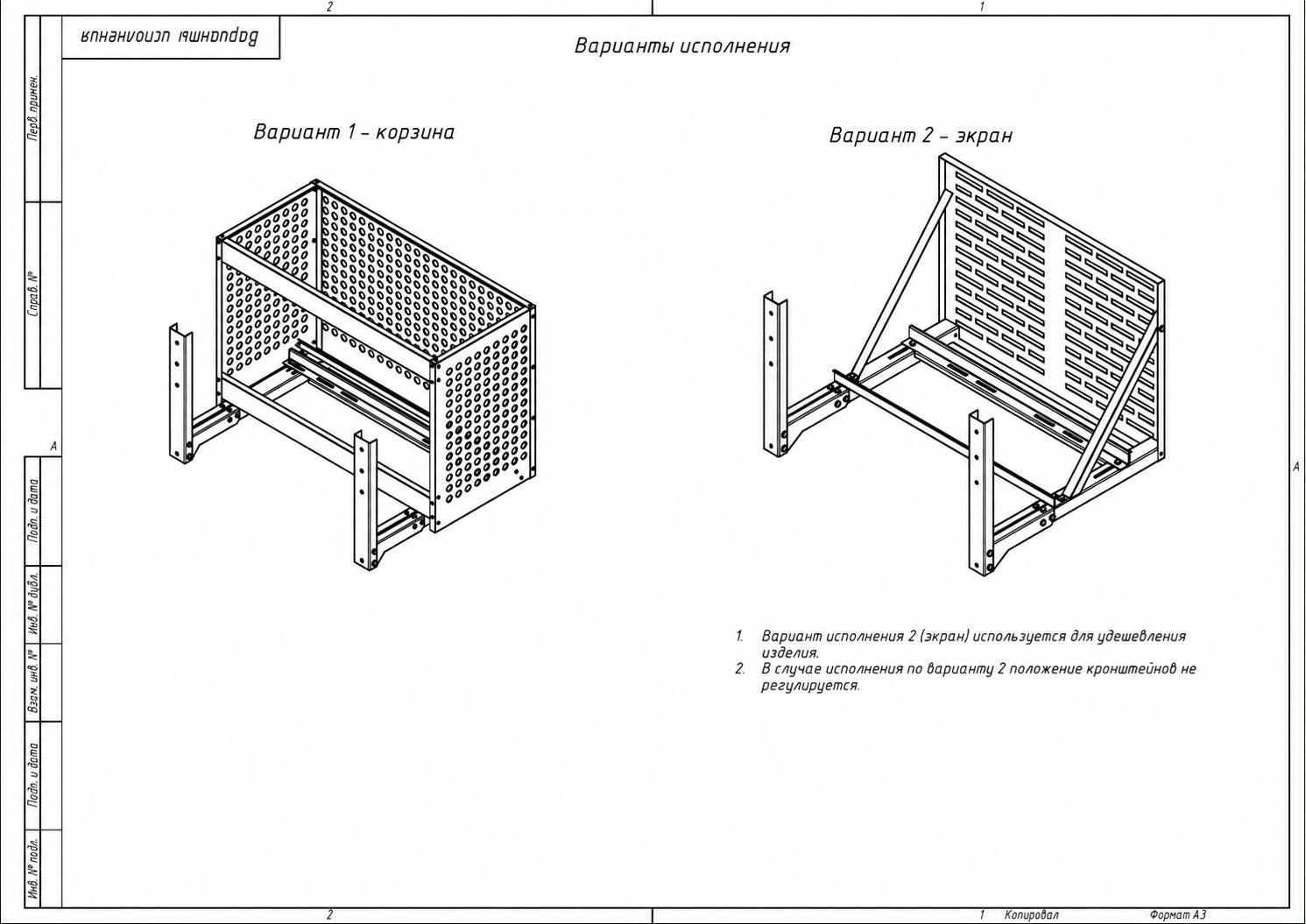

Варианты исполнения корзины и фасадного экрана
Два исполнения

Корзина или фасадный экран

Полная корзина закрывает наружный блок с лицевой и боковых сторон. Экран применяется как облегчённая лицевая конструкция.

вариант исполнения согласуется с архитектурой фасада;
для экрана предусматриваются дополнительные раскосы;
положение корзины регулируется относительно линии фасада;
обеспечивается доступ к наружному блоку для обслуживания.
Каталог заполнений

Варианты перфорации

В альбоме представлены 12 базовых рисунков: круглые, квадратные, прямоугольные, овальные и декоративные отверстия.

рисунки 001–012 или индивидуальный вариант;
возможность рёбер жёсткости для панелей большого формата;
параметры отверстий и открытое сечение согласуются до производства;
вентиляция проверяется по требованиям выбранного наружного блока.
Подобрать перфорациюСкачать АТР 2020

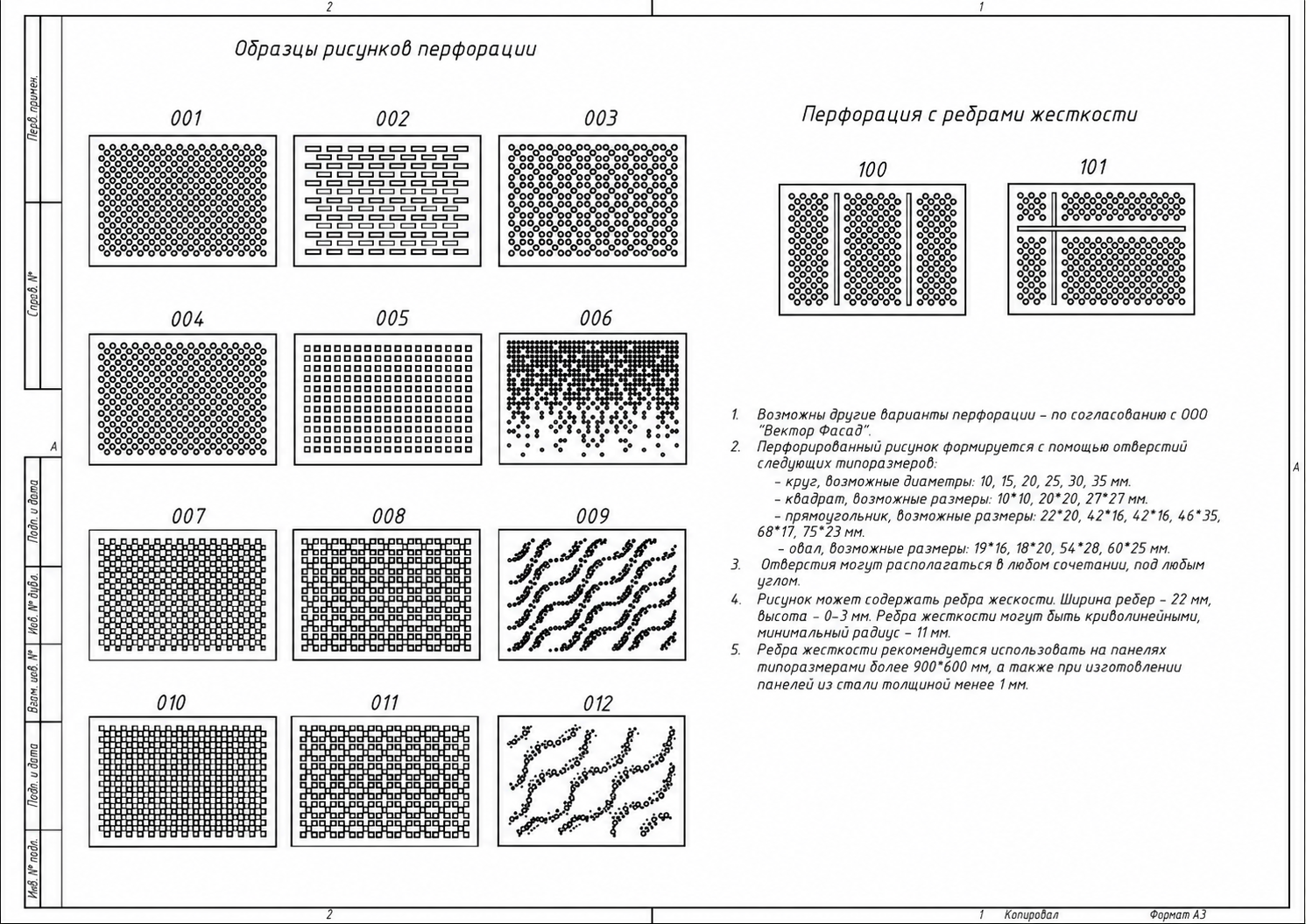

Образцы рисунков перфорации корзин 001–012
Техническая документация

Альбом технических решений

Чертежи моделей, типоразмеры, варианты исполнения и рисунки перфорации. Документ выпущен в 2020 году; актуальную редакцию и применимость узлов подтверждаем по запросу.

Скачать PDF

Как проходит заказ

Получаем исходные данные

Количество, размеры наружных блоков, фасады, цвет и желаемый дизайн.

Подготавливаем решение

Определяем конструкцию каркаса, заполнение и узлы крепления.

Согласовываем образец

Для крупной серии можно изготовить опытный образец или визуализацию.

Производим и поставляем

Изготавливаем партию, окрашиваем, маркируем и отгружаем по графику объекта.

Для каких объектов

Жилые комплексы

Единое решение для всех фасадов и секций здания.

Бизнес-центры

Корзины в цвет фасада с архитектурным рисунком.

Реконструкция

Упорядоченное размещение уже установленных кондиционеров.

Небольшие объекты

Малые партии и нестандартные размеры.

Получить расчёт корзин

Приложите фасады или узел и укажите наружный блок, количество, основание стены и город объекта.

Телефон: +7 (495) 185-15-35

Email: info@vektorfasad.ru

Поставка: Москва и вся Россия

PDF, DWG, Excel, изображения или архив проекта.

Нужна нестандартная корзина?

Пришлите архитектурный эскиз или фотографию фасада — подготовим вариант исполнения.
