Подсистемы НВФ
Подбираем подконструкцию по типу облицовки, основанию, вылету фасада и расчётным нагрузкам.
По типу облицовки

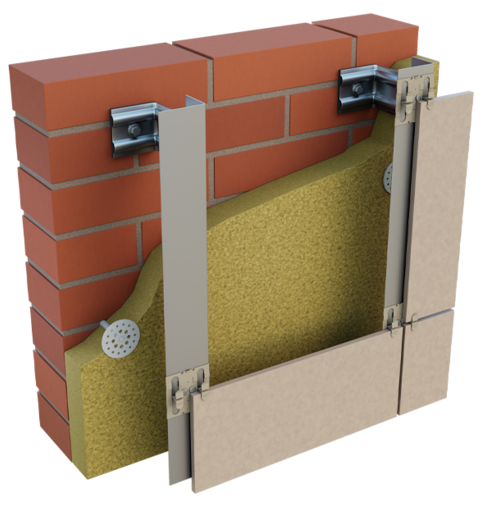

Керамогранит
Вертикальные, горизонтально-вертикальные и межэтажные решения. Видимый и скрытый способ крепления.
Подбор подсистемы по задаче
Отдельные решения для облицовок, способов крепления и материалов несущей системы.
Типы несущих систем
Тип 1 — вертикальная L-образная
Универсальное решение для большинства видов облицовки.
Тип 2 — вертикальная C-образная
Повышенная жёсткость и удобная регулировка плоскости.
Тип 3 — горизонтально-вертикальная
Двухуровневая схема для распределения нагрузок.
Тип 4 — межэтажная ортогональная
Применяется при креплении в межэтажные перекрытия.
Тип 5 — межэтажная вертикальная
Используется для повышенных нагрузок и тяжёлой облицовки.
Комплектующие для подсистемы НВФ
После выбора облицовки состав системы уточняют по основанию, вылету фасада и расчётным нагрузкам. Ниже — основные группы элементов; их размеры и количество определяются проектом.
Кронштейны
Передают нагрузку на основание и задают вылет подконструкции. Смотрите типы КН-70 и КУ1-90.
Направляющие профили
Формируют плоскость крепления облицовки. В каталоге показаны профили разных сечений.
Крепёж и соединения
Анкеры, заклёпки и соединительные элементы подбираются для конкретного узла.
Если известна площадь фасада, начните с предварительного расчёта подсистемы; для окончательной спецификации нужны фасады и данные об основании. Посмотрите также реализованные объекты.
Нужен подбор системы?
Пришлите фасады, тип основания и облицовку — подготовим предварительный подбор.
