Фиброцементные плиты — Тип 3: Горизонтально-вертикальная система

Двухуровневый несущий каркас с горизонтальными и вертикальными направляющими и креплением несущего кронштейна в положении на ребро. Решение адаптируется под облицовку «Фиброцементные плиты» по расчёту и рабочей документации.

Подсистема НВФ · Тип 3

Горизонтально-вертикальная система

Подконструкция «КОНТУР» Тип 3 представляет собой вертикально-горизонтальный несущий каркас. Основной вариант предусматривает установку несущего кронштейна на ребро, благодаря чему эффективнее используется его опорное плечо при восприятии весовых нагрузок. Горизонтальный уровень снижает зависимость положения кронштейнов от раскладки облицовки и упрощает привязку вертикальных направляющих. В обоснованных расчётом случаях вертикальный шаг кронштейнов может превышать 1200 мм.

Основные особенности

двухуровневая вертикально-горизонтальная схема

эффективная работа кронштейна, установленного на ребро

меньшая зависимость точек крепления от раскладки облицовки

удобная регулировка и привязка вертикальных направляющих

возможность увеличенного шага кронштейнов после расчёта

Получить расчёт Все типы

Система КОНТУР · Тип 3

Вертикально-горизонтальная система

ОснованиеНесущая стена

Каркас2 уровня

Кронштейнна ребро

Шагпо расчёту

Область применения

Выбирается для сложной раскладки облицовки, неровного основания, ускоренной сборки каркаса и участков, где нужна гибкая привязка вертикальных направляющих. Монтаж выполняется только по утверждённой рабочей документации.

Условия назначения

Шаг, вылет, сечения, материал элементов, анкерное крепление и способ фиксации облицовки назначаются по результатам статического расчёта, испытаний основания и разработки рабочей документации.

Конструкция и состав системы

Окончательные сечения, шаг элементов и крепёж определяются статическим расчётом и рабочей документацией.

Несущая часть

анкерное крепление, подобранное по материалу основания

фасадные или межэтажные кронштейны выбранного типа

горизонтально-вертикальная система

соединительные и регулировочные элементы

Облицовка и крепление

фиброцементные плиты

заклёпки или саморезы, согласованные с материалом направляющих

фиксирующие и скользящие точки крепления

Область применения

Когда выбирают Тип 3

Используется при сложной раскладке, несовпадении мест крепления с сеткой облицовки, неровном основании или необходимости свободнее размещать кронштейны по несущей стене.

Что проверяет проектировщик

Материал и состояние основания, высоту здания, ветровой район, массу и формат облицовки, требуемый вылет фасада, расположение проёмов и несущих перекрытий.

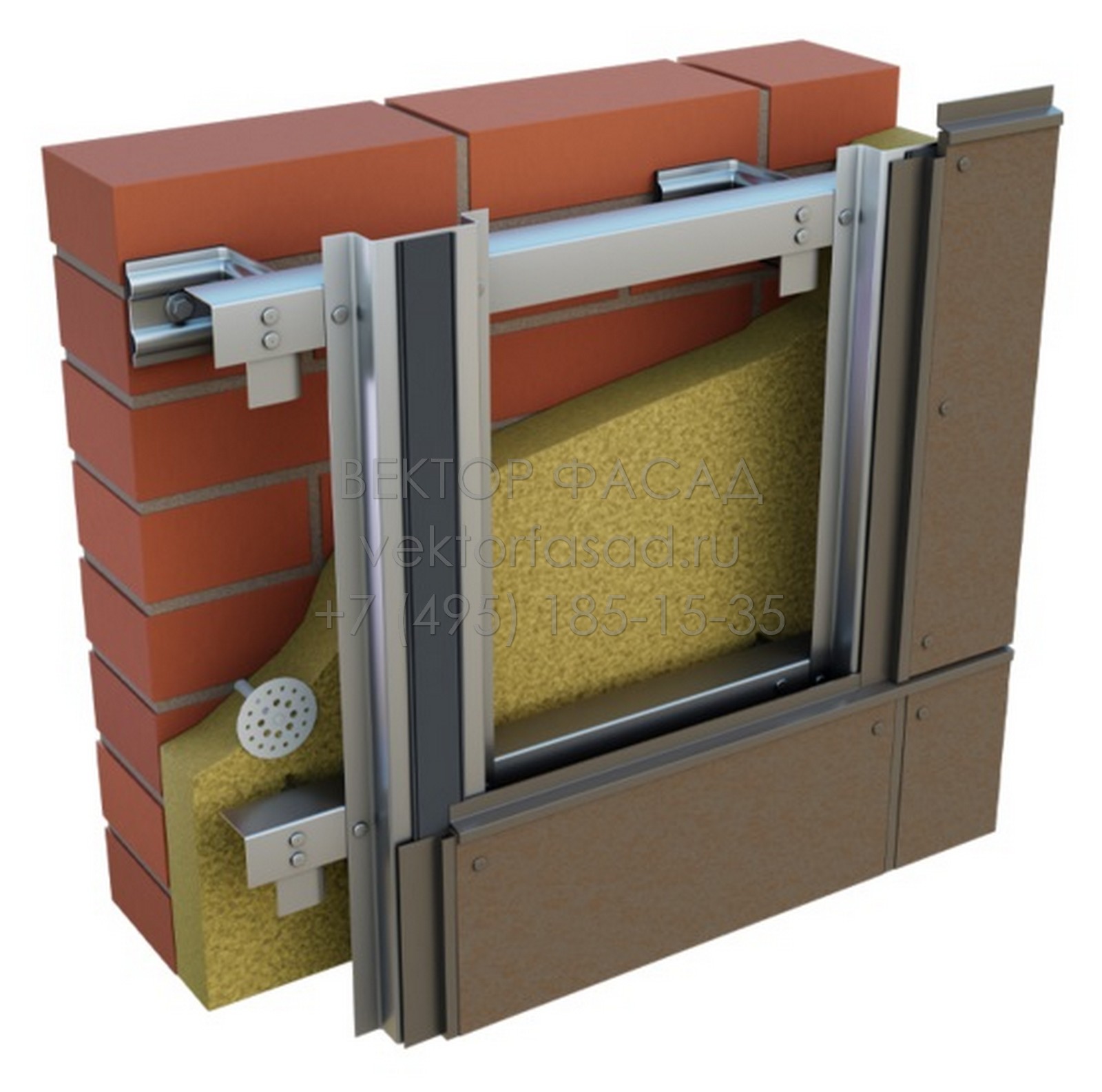

Описание конструкции подготовлено по техническим решениям системы НВФ «КОНТУР». Изображение является принципиальной схемой; фактическая комплектация и параметры назначаются расчётом конкретного объекта.

Инженерная проработка

Этапы подбора системы Тип 3

Подбор горизонтально-вертикальной схемы для облицовки «Фиброцементные плиты» выполняется последовательно. Параметры подсистемы нельзя назначать только по площади фасада.

Получение исходных данных

Изучаем архитектурные фасады, планы и разрезы, высоту здания, регион строительства, формат и массу облицовочных элементов. Отмечаем проёмы, углы, парапеты, цоколь и другие сложные участки.

Оценка несущего основания

Уточняем материал и состояние стен или перекрытий. Для стенового крепления учитываем результаты испытаний анкеров; для межэтажного — геометрию и расположение несущих перекрытий.

Выбор конструктивной схемы

Определяем расположение горизонтального и вертикального уровней каркаса, точки передачи нагрузок и узлы соединения направляющих. Назначаем предварительные типы кронштейнов, удлинителей и направляющих.

Расчёт элементов и креплений

Проверяем систему на собственный вес, ветровые и температурные воздействия. По расчёту определяем сечения, шаг и вылет элементов, крепёж, неподвижные и подвижные соединения.

Узлы, спецификация и комплектация

Разрабатываем рабочие узлы для рядовых и сложных участков, формируем ведомость элементов и спецификацию. Основное исполнение — оцинкованная сталь; нержавеющая сталь применяется при соответствующих требованиях проекта.

Предварительный подбор уточняется после получения полного комплекта исходных данных. Окончательное решение принимается проектировщиком на основании расчёта и рабочей документации.
