Стеклофибробетон — Тип 5: Межэтажная вертикальная система
Межэтажная подконструкция с вертикальными направляющими, закрепляемыми непосредственно к усиленным несущим кронштейнам или их удлинителям. Решение адаптируется под облицовку «Стеклофибробетон» по расчёту и рабочей документации.
Межэтажная вертикальная система

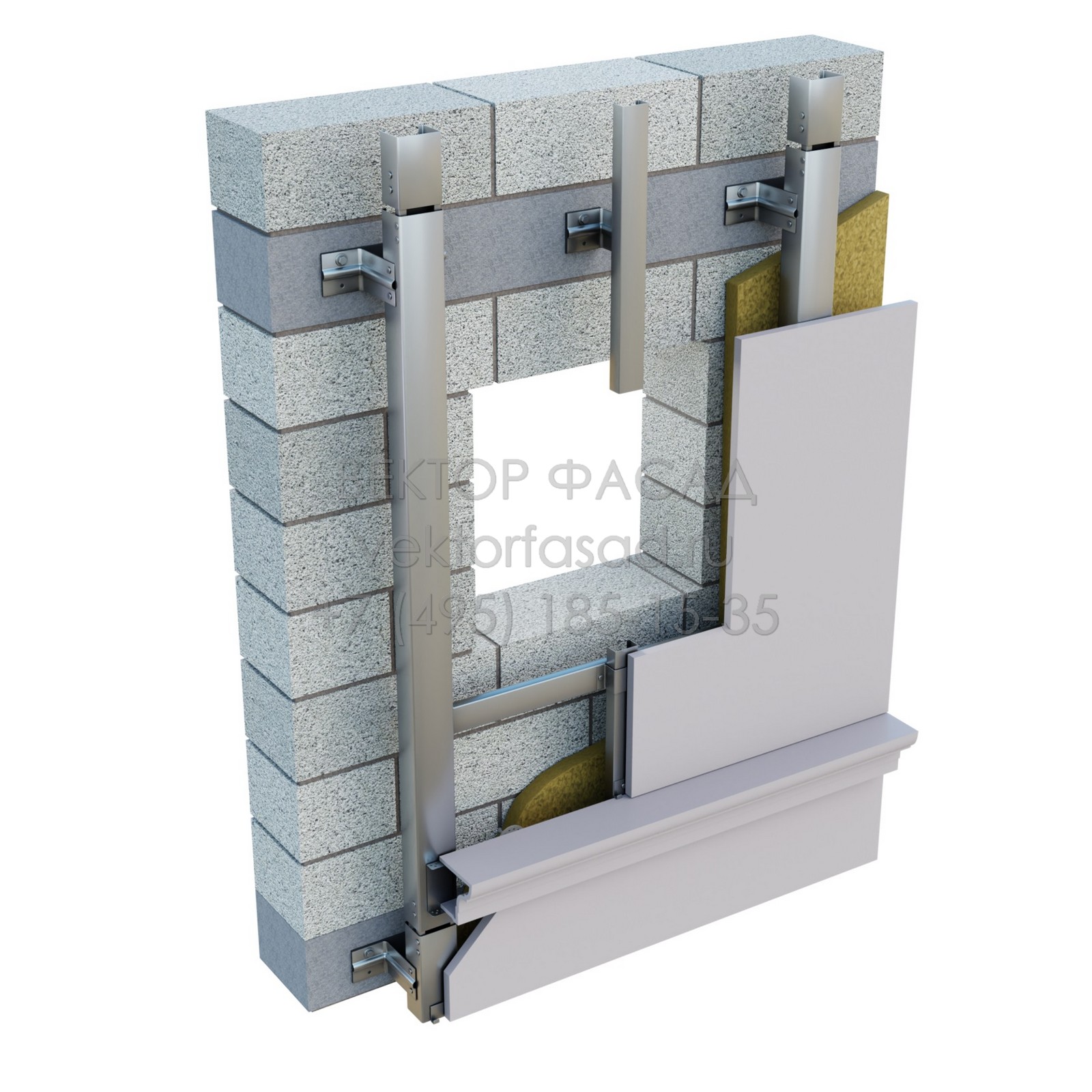

Подконструкция «КОНТУР» Тип 5 крепится исключительно к междуэтажным перекрытиям. Усиленный несущий кронштейн собирается из двух элементов, крепится двумя анкерами и рассчитан на повышенную нагрузку. Вертикальная направляющая C-образного сечения размещается по центру между консолями кронштейна, что обеспечивает симметричную передачу усилий. При необходимости направляющая крепится через удлинитель для компенсации неровностей стены. Замкнутые и усиленные сечения позволяют проектировать систему под тяжёлые облицовочные материалы и значительные межэтажные пролёты.
Основные особенности
Межэтажная вертикальная система
Подконструкция «КОНТУР» Тип 5 крепится исключительно к междуэтажным перекрытиям. Усиленный несущий кронштейн собирается из двух элементов, крепится двумя анкерами и рассчитан на повышенную нагрузку. Вертикальная направляющая C-образного сечения размещается по центру между консолями кронштейна, что обеспечивает симметричную передачу усилий. При необходимости направляющая крепится через удлинитель для компенсации неровностей стены. Замкнутые и усиленные сечения позволяют проектировать систему под тяжёлые облицовочные материалы и значительные межэтажные пролёты.
Область применения
Выбирается для слабого заполнения стен, тяжёлой облицовки и больших межэтажных пролётов, когда нагрузку необходимо передать непосредственно на перекрытия.
Условия назначения
Шаг, вылет, сечения, материал элементов, анкерное крепление и способ фиксации облицовки назначаются по результатам статического расчёта, испытаний основания и разработки рабочей документации.
Конструкция и состав системы
Окончательные сечения, шаг элементов и крепёж определяются статическим расчётом и рабочей документацией.
Несущая часть
Облицовка и крепление
Область применения
Когда выбирают Тип 5
Применяется при больших межэтажных пролётах, значительной массе облицовки, слабом стеновом заполнении или необходимости передать нагрузку непосредственно на перекрытия.
Что проверяет проектировщик
Материал и состояние основания, высоту здания, ветровой район, массу и формат облицовки, требуемый вылет фасада, расположение проёмов и несущих перекрытий.
Этапы подбора системы Тип 5
Подбор межэтажной вертикальной схемы для облицовки «Стеклофибробетон» выполняется последовательно. Параметры подсистемы нельзя назначать только по площади фасада.
Получение исходных данных
Изучаем архитектурные фасады, планы и разрезы, высоту здания, регион строительства, формат и массу облицовочных элементов. Отмечаем проёмы, углы, парапеты, цоколь и другие сложные участки.
Оценка несущего основания
Уточняем материал и состояние стен или перекрытий. Для стенового крепления учитываем результаты испытаний анкеров; для межэтажного — геометрию и расположение несущих перекрытий.
Выбор конструктивной схемы
Определяем точки крепления к перекрытиям, пролёты вертикальных направляющих и условия компенсации температурных деформаций. Назначаем предварительные типы кронштейнов, удлинителей и направляющих.
Расчёт элементов и креплений
Проверяем систему на собственный вес, ветровые и температурные воздействия. По расчёту определяем сечения, шаг и вылет элементов, крепёж, неподвижные и подвижные соединения.
Узлы, спецификация и комплектация
Разрабатываем рабочие узлы для рядовых и сложных участков, формируем ведомость элементов и спецификацию. Основное исполнение — оцинкованная сталь; нержавеющая сталь применяется при соответствующих требованиях проекта.
