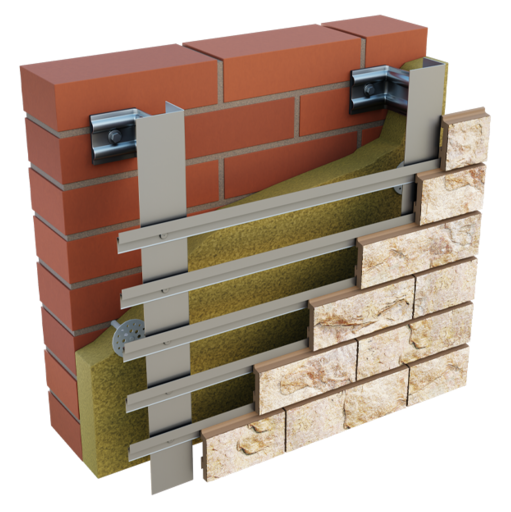

Клинкерная плитка — Тип 1: Вертикальная L-образная система
Стальная рядовая подконструкция с креплением кронштейнов к ограждающей стене и установкой вертикальных направляющих L- и Z-образного сечения. Решение адаптируется под облицовку «Клинкерная плитка» по расчёту и рабочей документации.
Вертикальная L-образная система
Подконструкция «КОНТУР» Тип 1 крепится непосредственно к несущему стеновому основанию. Максимальный вертикальный шаг кронштейнов по базовому техническому решению составляет 1200 мм. На кронштейны устанавливаются только вертикальные L- и Z-образные направляющие. Удлинители обеспечивают плавную регулировку положения каркаса и позволяют компенсировать неровности стены до 120 мм при использовании одного типоразмера несущего кронштейна.
Основные особенности
Вертикальная система с L- и Z-образными направляющими
Подконструкция «КОНТУР» Тип 1 крепится непосредственно к несущему стеновому основанию. Максимальный вертикальный шаг кронштейнов по базовому техническому решению составляет 1200 мм. На кронштейны устанавливаются только вертикальные L- и Z-образные направляющие. Удлинители обеспечивают плавную регулировку положения каркаса и позволяют компенсировать неровности стены до 120 мм при использовании одного типоразмера несущего кронштейна.
Область применения
Применяется на фасадах с прочным основанием: монолитным железобетоном, полнотелым кирпичом и другими материалами, пригодными для расчётного анкерного крепления.
Условия назначения
Шаг, вылет, сечения, материал элементов, анкерное крепление и способ фиксации облицовки назначаются по результатам статического расчёта, испытаний основания и разработки рабочей документации.
Конструкция и состав системы
Окончательные сечения, шаг элементов и крепёж определяются статическим расчётом и рабочей документацией.
Несущая часть
Облицовка и крепление
Область применения
Когда выбирают Тип 1
Подходит для типовых фасадных плоскостей, где крепление можно разместить в стеновом основании. Система удобна при повторяемой раскладке облицовки и сравнительно ровной геометрии здания.
Что проверяет проектировщик
Материал и состояние основания, высоту здания, ветровой район, массу и формат облицовки, требуемый вылет фасада, расположение проёмов и несущих перекрытий.
Этапы подбора системы Тип 1
Подбор вертикальной L-образной схемы для облицовки «Клинкерная плитка» выполняется последовательно. Параметры подсистемы нельзя назначать только по площади фасада.
Получение исходных данных
Изучаем архитектурные фасады, планы и разрезы, высоту здания, регион строительства, формат и массу облицовочных элементов. Отмечаем проёмы, углы, парапеты, цоколь и другие сложные участки.
Оценка несущего основания
Уточняем материал и состояние стен или перекрытий. Для стенового крепления учитываем результаты испытаний анкеров; для межэтажного — геометрию и расположение несущих перекрытий.
Выбор конструктивной схемы
Проверяем возможность крепления кронштейнов в стеновое основание, требуемый вылет и размещение вертикальных L- и Z-образных направляющих. Назначаем предварительные типы кронштейнов, удлинителей и направляющих.
Расчёт элементов и креплений
Проверяем систему на собственный вес, ветровые и температурные воздействия. По расчёту определяем сечения, шаг и вылет элементов, крепёж, неподвижные и подвижные соединения.
Узлы, спецификация и комплектация
Разрабатываем рабочие узлы для рядовых и сложных участков, формируем ведомость элементов и спецификацию. Основное исполнение — оцинкованная сталь; нержавеющая сталь применяется при соответствующих требованиях проекта.
Что нужно для подбора
Объекты
Реализованные объекты с соответствующим видом облицовки. Конкретный тип подсистемы по каждому объекту подтверждается проектной документацией.
Нужен расчёт системы Тип 1 под клинкерная плитка?
Пришлите фасады и исходные данные — подготовим подбор подсистемы и спецификацию.
