Металлокассеты — Тип 4: Межэтажная ортогональная система

Вертикально-горизонтальная межэтажная подконструкция с креплением несущих кронштейнов исключительно к поясам перекрытий. Решение адаптируется под облицовку «Металлокассеты» по расчёту и рабочей документации.

Металлокассеты — Тип 4: Межэтажная ортогональная система
Подсистема НВФ · Тип 4

Межэтажная ортогональная система

Система «КОНТУР» Тип 4 предназначена для крепления исключительно в междуэтажные перекрытия. Несущие кронштейны располагаются по горизонтальным поясам перекрытий, поэтому заполнение стен между ними не используется для восприятия вырывной нагрузки. Через удлинители на кронштейны устанавливается усиленный горизонтальный профиль, формирующий несущий пояс. Вертикальные направляющие закрепляются к нему специальными соединителями. Удлинители позволяют компенсировать неровности стены до 120 мм.

Основные особенности

крепление только в междуэтажные перекрытия
ортогональная вертикально-горизонтальная схема
усиленный горизонтальный несущий профиль
вертикальные направляющие на специальных соединителях
регулировка неровностей стены удлинителями до 120 мм

Получить расчёт Все типы

Система КОНТУР · Тип 4

Межэтажная ортогональная система

Система «КОНТУР» Тип 4 предназначена для крепления исключительно в междуэтажные перекрытия. Несущие кронштейны располагаются по горизонтальным поясам перекрытий, поэтому заполнение стен между ними не используется для восприятия вырывной нагрузки. Через удлинители на кронштейны устанавливается усиленный горизонтальный профиль, формирующий несущий пояс. Вертикальные направляющие закрепляются к нему специальными соединителями. Удлинители позволяют компенсировать неровности стены до 120 мм.

ОснованиеПерекрытия
КаркасОртогональный
Несущий поясУсиленный
Регулировкадо 120 мм

Область применения

Применяется на зданиях с заполнением наружных стен газобетонными блоками и другими основаниями с недостаточной вырывной прочностью для рядового анкерного крепления.

Условия назначения

Шаг, вылет, сечения, материал элементов, анкерное крепление и способ фиксации облицовки назначаются по результатам статического расчёта, испытаний основания и разработки рабочей документации.

Конструкция и состав системы

Окончательные сечения, шаг элементов и крепёж определяются статическим расчётом и рабочей документацией.

Несущая часть

анкерное крепление, подобранное по материалу основания
фасадные или межэтажные кронштейны выбранного типа
межэтажная ортогональная система
соединительные и регулировочные элементы

Облицовка и крепление

фасадные кассеты из стали или алюминия
несущие профили с привязкой к модулю кассет
узлы углов, откосов и примыканий

Область применения

Когда выбирают Тип 4

Подходит для зданий с ненесущим стеновым заполнением, газобетоном, многослойной кладкой или другими основаниями с ограниченной несущей способностью. Решение требует точной привязки к перекрытиям и рабочего расчёта.

Что проверяет проектировщик

Материал и состояние основания, высоту здания, ветровой район, массу и формат облицовки, требуемый вылет фасада, расположение проёмов и несущих перекрытий.

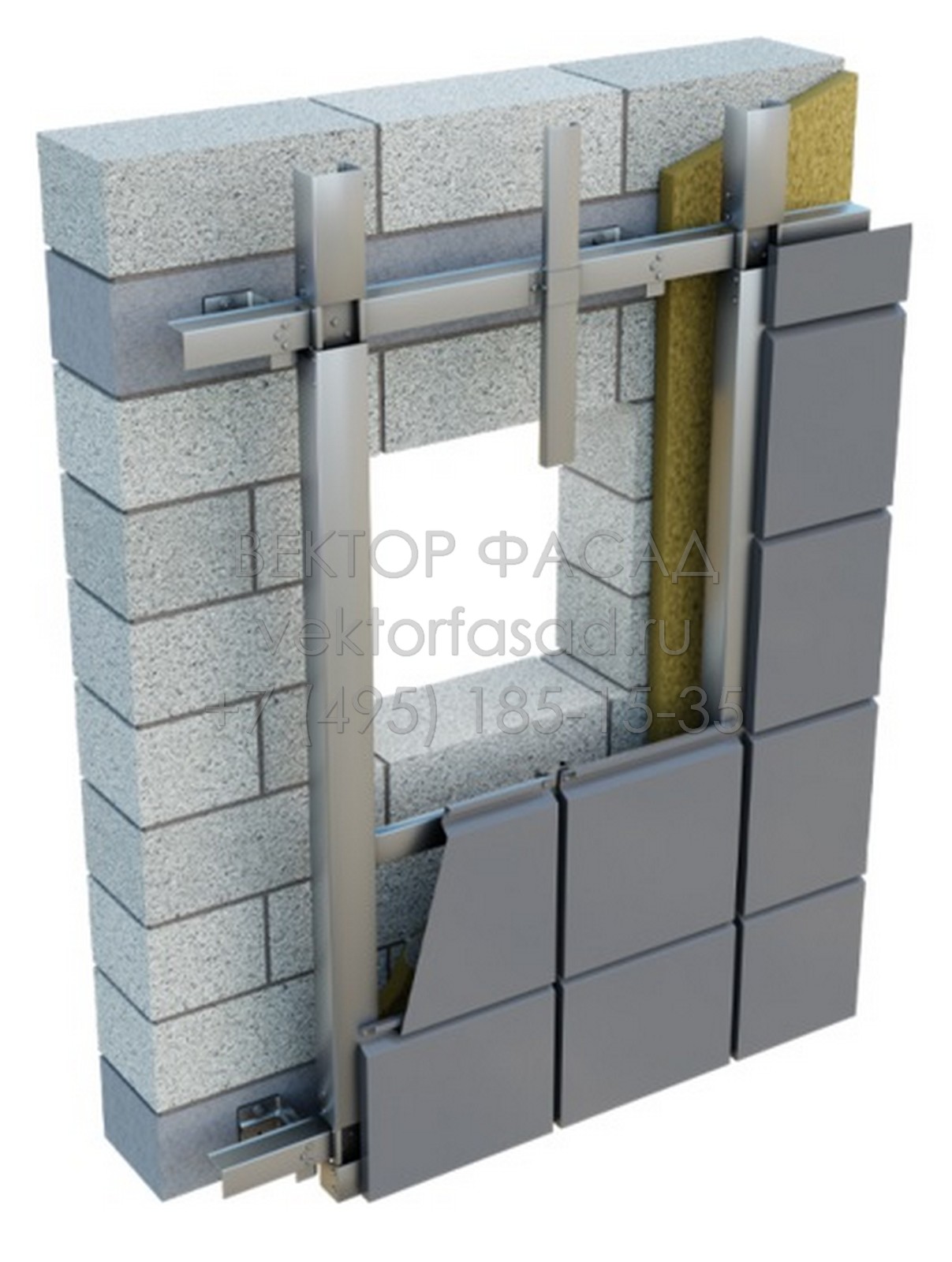

Описание конструкции подготовлено по техническим решениям системы НВФ «КОНТУР». Изображение является принципиальной схемой; фактическая комплектация и параметры назначаются расчётом конкретного объекта.
Инженерная проработка

Этапы подбора системы Тип 4

Подбор межэтажной ортогональной схемы для облицовки «Металлокассеты» выполняется последовательно. Параметры подсистемы нельзя назначать только по площади фасада.

01

Получение исходных данных

Изучаем архитектурные фасады, планы и разрезы, высоту здания, регион строительства, формат и массу облицовочных элементов. Отмечаем проёмы, углы, парапеты, цоколь и другие сложные участки.

02

Оценка несущего основания

Уточняем материал и состояние стен или перекрытий. Для стенового крепления учитываем результаты испытаний анкеров; для межэтажного — геометрию и расположение несущих перекрытий.

03

Выбор конструктивной схемы

Привязываем несущие кронштейны к межэтажным перекрытиям и проверяем двухуровневую схему передачи нагрузок. Назначаем предварительные типы кронштейнов, удлинителей и направляющих.

04

Расчёт элементов и креплений

Проверяем систему на собственный вес, ветровые и температурные воздействия. По расчёту определяем сечения, шаг и вылет элементов, крепёж, неподвижные и подвижные соединения.

05

Узлы, спецификация и комплектация

Разрабатываем рабочие узлы для рядовых и сложных участков, формируем ведомость элементов и спецификацию. Основное исполнение — оцинкованная сталь; нержавеющая сталь применяется при соответствующих требованиях проекта.

Предварительный подбор уточняется после получения полного комплекта исходных данных. Окончательное решение принимается проектировщиком на основании расчёта и рабочей документации.

Что нужно для подбора

ФасадыАРчертежи и разрезы
ОблицовкаФорматразмер и масса элемента
ОснованиеМатериалбетон, кирпич и т. д.
ОбъектРегионвысота и ветровой район
