Металлокассеты — Тип 5: Межэтажная вертикальная система

Межэтажная подконструкция с вертикальными направляющими, закрепляемыми непосредственно к усиленным несущим кронштейнам или их удлинителям. Решение адаптируется под облицовку «Металлокассеты» по расчёту и рабочей документации.

Подсистема НВФ · Тип 5

Межэтажная вертикальная система

Подконструкция «КОНТУР» Тип 5 крепится исключительно к междуэтажным перекрытиям. Усиленный несущий кронштейн собирается из двух элементов, крепится двумя анкерами и рассчитан на повышенную нагрузку. Вертикальная направляющая C-образного сечения размещается по центру между консолями кронштейна, что обеспечивает симметричную передачу усилий. При необходимости направляющая крепится через удлинитель для компенсации неровностей стены. Замкнутые и усиленные сечения позволяют проектировать систему под тяжёлые облицовочные материалы и значительные межэтажные пролёты.

Основные особенности

крепление исключительно к междуэтажным перекрытиям

усиленный составной кронштейн на двух анкерах

центральное расположение C-образной направляющей

симметричная передача нагрузки

применение для тяжёлой облицовки и больших пролётов после расчёта

Получить расчёт Все типы

Система КОНТУР · Тип 5

Межэтажная вертикальная система

ОснованиеПерекрытия

КронштейнСоставной

Крепление2 анкера

НаправляющаяC-профиль

Область применения

Выбирается для слабого заполнения стен, тяжёлой облицовки и больших межэтажных пролётов, когда нагрузку необходимо передать непосредственно на перекрытия.

Условия назначения

Шаг, вылет, сечения, материал элементов, анкерное крепление и способ фиксации облицовки назначаются по результатам статического расчёта, испытаний основания и разработки рабочей документации.

Конструкция и состав системы

Окончательные сечения, шаг элементов и крепёж определяются статическим расчётом и рабочей документацией.

Несущая часть

анкерное крепление, подобранное по материалу основания

фасадные или межэтажные кронштейны выбранного типа

межэтажная вертикальная система

соединительные и регулировочные элементы

Облицовка и крепление

фасадные кассеты из стали или алюминия

несущие профили с привязкой к модулю кассет

узлы углов, откосов и примыканий

Область применения

Когда выбирают Тип 5

Применяется при больших межэтажных пролётах, значительной массе облицовки, слабом стеновом заполнении или необходимости передать нагрузку непосредственно на перекрытия.

Что проверяет проектировщик

Материал и состояние основания, высоту здания, ветровой район, массу и формат облицовки, требуемый вылет фасада, расположение проёмов и несущих перекрытий.

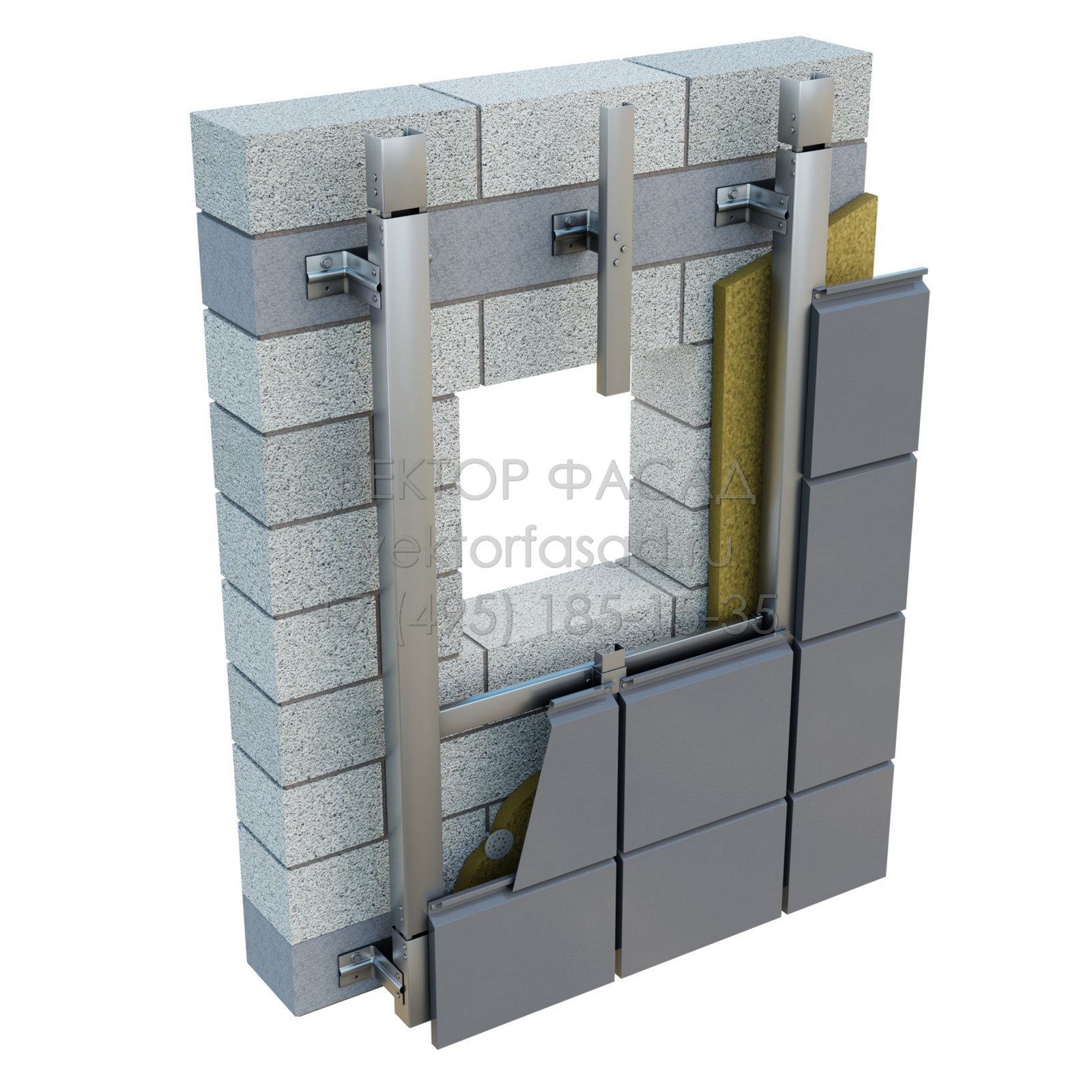

Описание конструкции подготовлено по техническим решениям системы НВФ «КОНТУР». Изображение является принципиальной схемой; фактическая комплектация и параметры назначаются расчётом конкретного объекта.

Инженерная проработка

Этапы подбора системы Тип 5

Подбор межэтажной вертикальной схемы для облицовки «Металлокассеты» выполняется последовательно. Параметры подсистемы нельзя назначать только по площади фасада.

Получение исходных данных

Изучаем архитектурные фасады, планы и разрезы, высоту здания, регион строительства, формат и массу облицовочных элементов. Отмечаем проёмы, углы, парапеты, цоколь и другие сложные участки.

Оценка несущего основания

Уточняем материал и состояние стен или перекрытий. Для стенового крепления учитываем результаты испытаний анкеров; для межэтажного — геометрию и расположение несущих перекрытий.

Выбор конструктивной схемы

Определяем точки крепления к перекрытиям, пролёты вертикальных направляющих и условия компенсации температурных деформаций. Назначаем предварительные типы кронштейнов, удлинителей и направляющих.

Расчёт элементов и креплений

Проверяем систему на собственный вес, ветровые и температурные воздействия. По расчёту определяем сечения, шаг и вылет элементов, крепёж, неподвижные и подвижные соединения.

Узлы, спецификация и комплектация

Разрабатываем рабочие узлы для рядовых и сложных участков, формируем ведомость элементов и спецификацию. Основное исполнение — оцинкованная сталь; нержавеющая сталь применяется при соответствующих требованиях проекта.

Предварительный подбор уточняется после получения полного комплекта исходных данных. Окончательное решение принимается проектировщиком на основании расчёта и рабочей документации.
