Натуральный и искусственный камень — Тип 2: Вертикальная C-образная система

Вертикально ориентированная подконструкция с креплением в стену, телескопическими кронштейнами и направляющими C- или омега-образного сечения. Решение адаптируется под облицовку «Натуральный и искусственный камень» по расчёту и рабочей документации.

Натуральный и искусственный камень — Тип 2: Вертикальная C-образная система
Подсистема НВФ · Тип 2

Вертикальная C-образная система

В системе «КОНТУР» Тип 2 силовой каркас формируют телескопические кронштейны и вертикальные C- либо омега-образные направляющие. Максимальный вертикальный шаг кронштейнов по базовому решению составляет 1200 мм. Для типоразмеров кронштейнов с вылетом 50–400 мм предусмотрена регулировка неровностей стены до 120 мм. Конструкция отличается высокой несущей способностью и позволяет уменьшать вылет облицовки при сохранении требуемого вентиляционного зазора.

Основные особенности

вертикальные C- или омега-образные направляющие
телескопические кронштейны с диапазоном вылетов 50–400 мм
базовый вертикальный шаг кронштейнов до 1200 мм
регулировка неровностей стены до 120 мм
высокая несущая способность и компактный вылет фасада

Получить расчёт Все типы

Система КОНТУР · Тип 2

Вертикальная система с C- или омега-образными направляющими

В системе «КОНТУР» Тип 2 силовой каркас формируют телескопические кронштейны и вертикальные C- либо омега-образные направляющие. Максимальный вертикальный шаг кронштейнов по базовому решению составляет 1200 мм. Для типоразмеров кронштейнов с вылетом 50–400 мм предусмотрена регулировка неровностей стены до 120 мм. Конструкция отличается высокой несущей способностью и позволяет уменьшать вылет облицовки при сохранении требуемого вентиляционного зазора.

ОснованиеНесущая стена
НаправляющиеC или омега
Вылет кронштейна50–400 мм
Регулировкадо 120 мм

Область применения

Подходит для высотных и нагруженных участков фасада с прочным стеновым основанием. Допустимые высота, ветровой район, шаг и сечения элементов подтверждаются расчётом конкретного объекта.

Условия назначения

Шаг, вылет, сечения, материал элементов, анкерное крепление и способ фиксации облицовки назначаются по результатам статического расчёта, испытаний основания и разработки рабочей документации.

Конструкция и состав системы

Окончательные сечения, шаг элементов и крепёж определяются статическим расчётом и рабочей документацией.

Несущая часть

анкерное крепление, подобранное по материалу основания
фасадные или межэтажные кронштейны выбранного типа
вертикальная c-образная система
соединительные и регулировочные элементы

Облицовка и крепление

плиты натурального или искусственного камня
усиленные кронштейны и направляющие
специальные крепления для тяжёлой облицовки

Область применения

Когда выбирают Тип 2

Применяется на типовых фасадных полях, а также там, где требуется более жёсткая вертикальная направляющая. Подходит для объектов с повторяемой сеткой швов и серийным монтажом.

Что проверяет проектировщик

Материал и состояние основания, высоту здания, ветровой район, массу и формат облицовки, требуемый вылет фасада, расположение проёмов и несущих перекрытий.

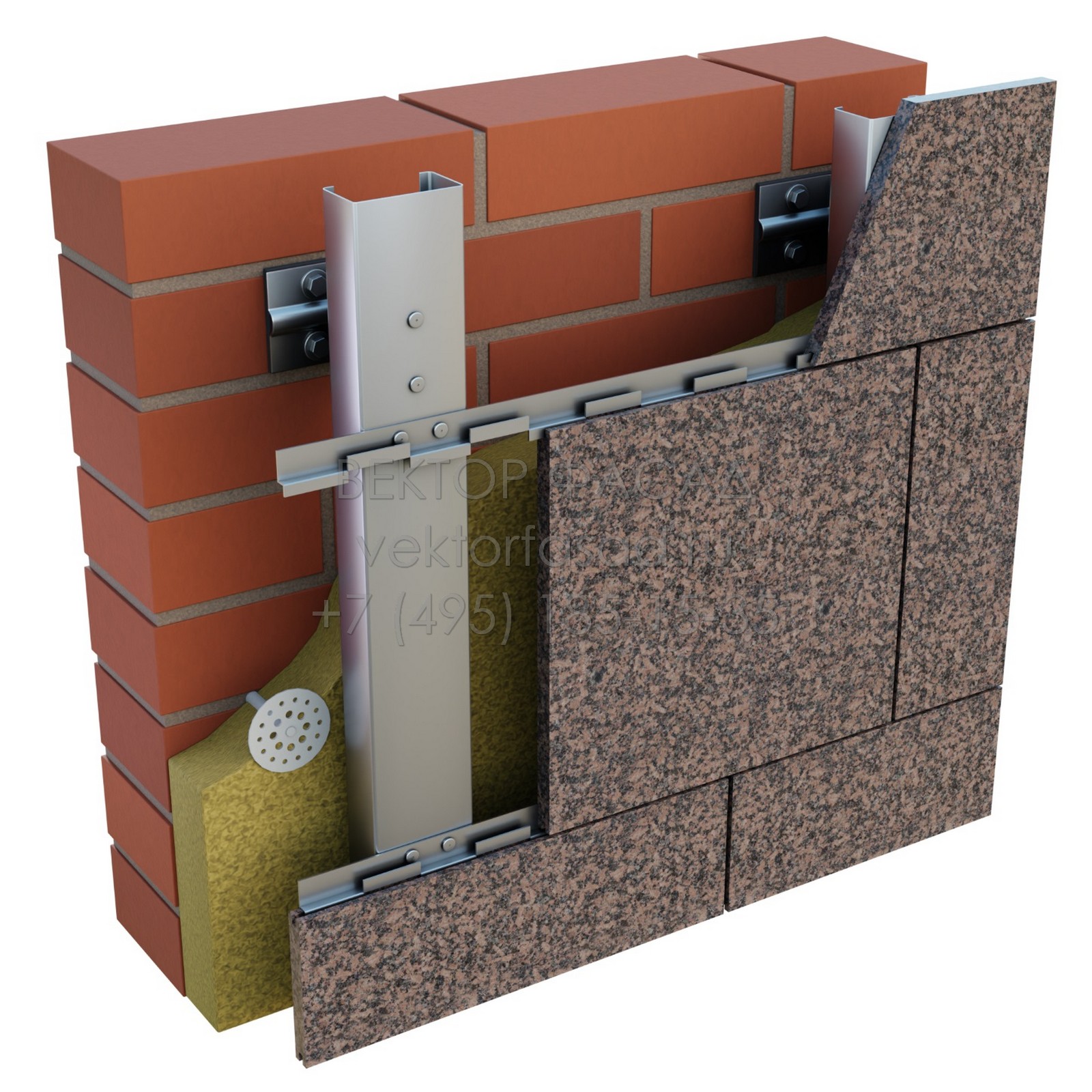

Описание конструкции подготовлено по техническим решениям системы НВФ «КОНТУР». Изображение является принципиальной схемой; фактическая комплектация и параметры назначаются расчётом конкретного объекта.
Инженерная проработка

Этапы подбора системы Тип 2

Подбор вертикальной C-образной схемы для облицовки «Натуральный и искусственный камень» выполняется последовательно. Параметры подсистемы нельзя назначать только по площади фасада.

01

Получение исходных данных

Изучаем архитектурные фасады, планы и разрезы, высоту здания, регион строительства, формат и массу облицовочных элементов. Отмечаем проёмы, углы, парапеты, цоколь и другие сложные участки.

02

Оценка несущего основания

Уточняем материал и состояние стен или перекрытий. Для стенового крепления учитываем результаты испытаний анкеров; для межэтажного — геометрию и расположение несущих перекрытий.

03

Выбор конструктивной схемы

Проверяем возможность крепления в стену, требуемую жёсткость каркаса, вылет и размещение вертикальных C-образных направляющих. Назначаем предварительные типы кронштейнов, удлинителей и направляющих.

04

Расчёт элементов и креплений

Проверяем систему на собственный вес, ветровые и температурные воздействия. По расчёту определяем сечения, шаг и вылет элементов, крепёж, неподвижные и подвижные соединения.

05

Узлы, спецификация и комплектация

Разрабатываем рабочие узлы для рядовых и сложных участков, формируем ведомость элементов и спецификацию. Основное исполнение — оцинкованная сталь; нержавеющая сталь применяется при соответствующих требованиях проекта.

Предварительный подбор уточняется после получения полного комплекта исходных данных. Окончательное решение принимается проектировщиком на основании расчёта и рабочей документации.

Что нужно для подбора

ФасадыАРчертежи и разрезы
ОблицовкаФорматразмер и масса элемента
ОснованиеМатериалбетон, кирпич и т. д.
ОбъектРегионвысота и ветровой район
